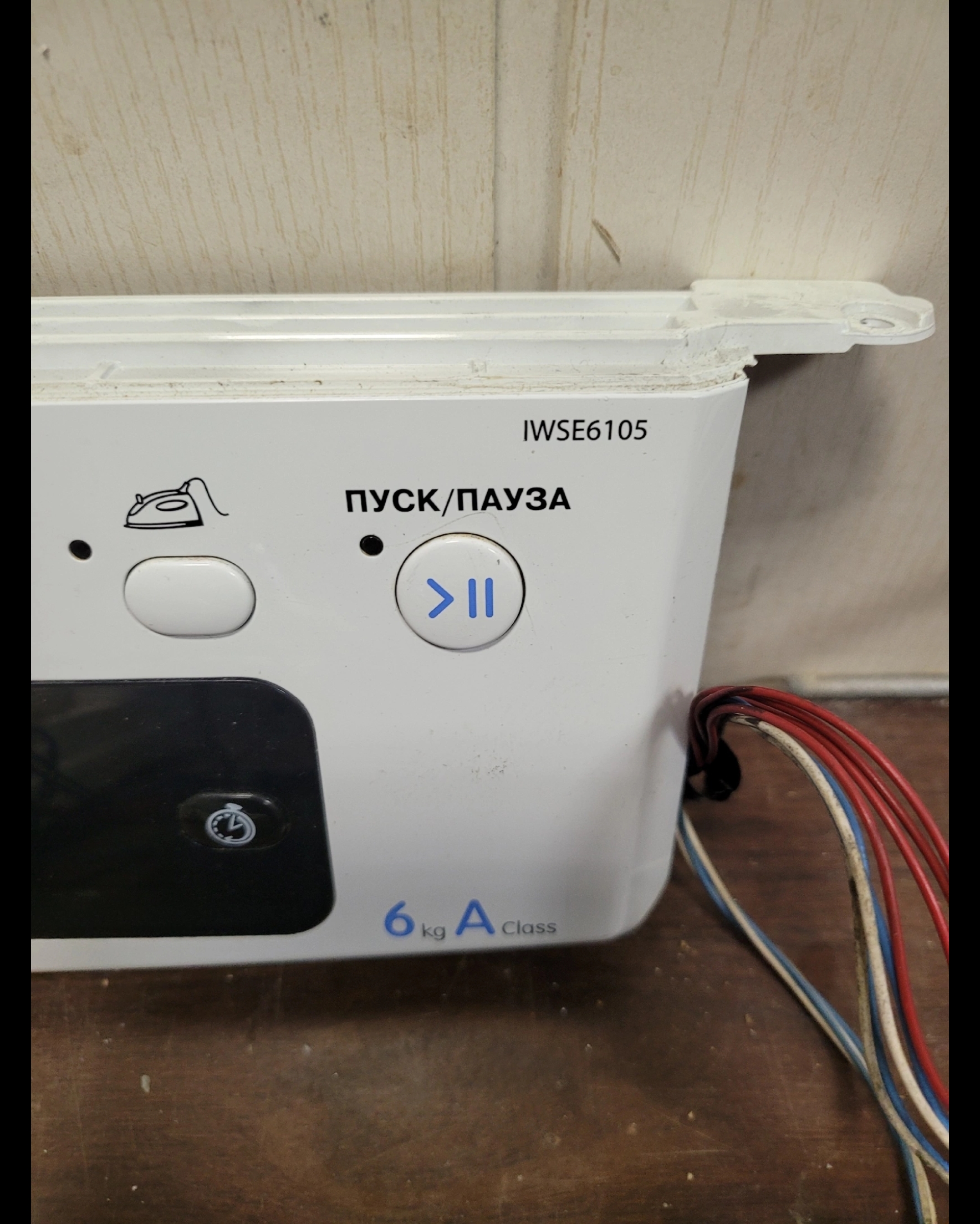

Добрый день, мастера, подскажите пожалуйста, как починить модуль? После нажатия кнопки пуск УБЛ блокируется, двигатель и клапан работают две секунды и всё, зависает. Прошивки менял, не помогает. По протоколу пишет, замкнут симистр двигателя. На нем было 78 Ом, поставил другой, 57 ом, но без результата. УБЛ новое. Вся периферия точно рабочая, я на ней другие модуля проверяю.
Чтобы оставить комментарий, необходимо зарегистрироваться или войти
Популярные статьи
Scroll to Top

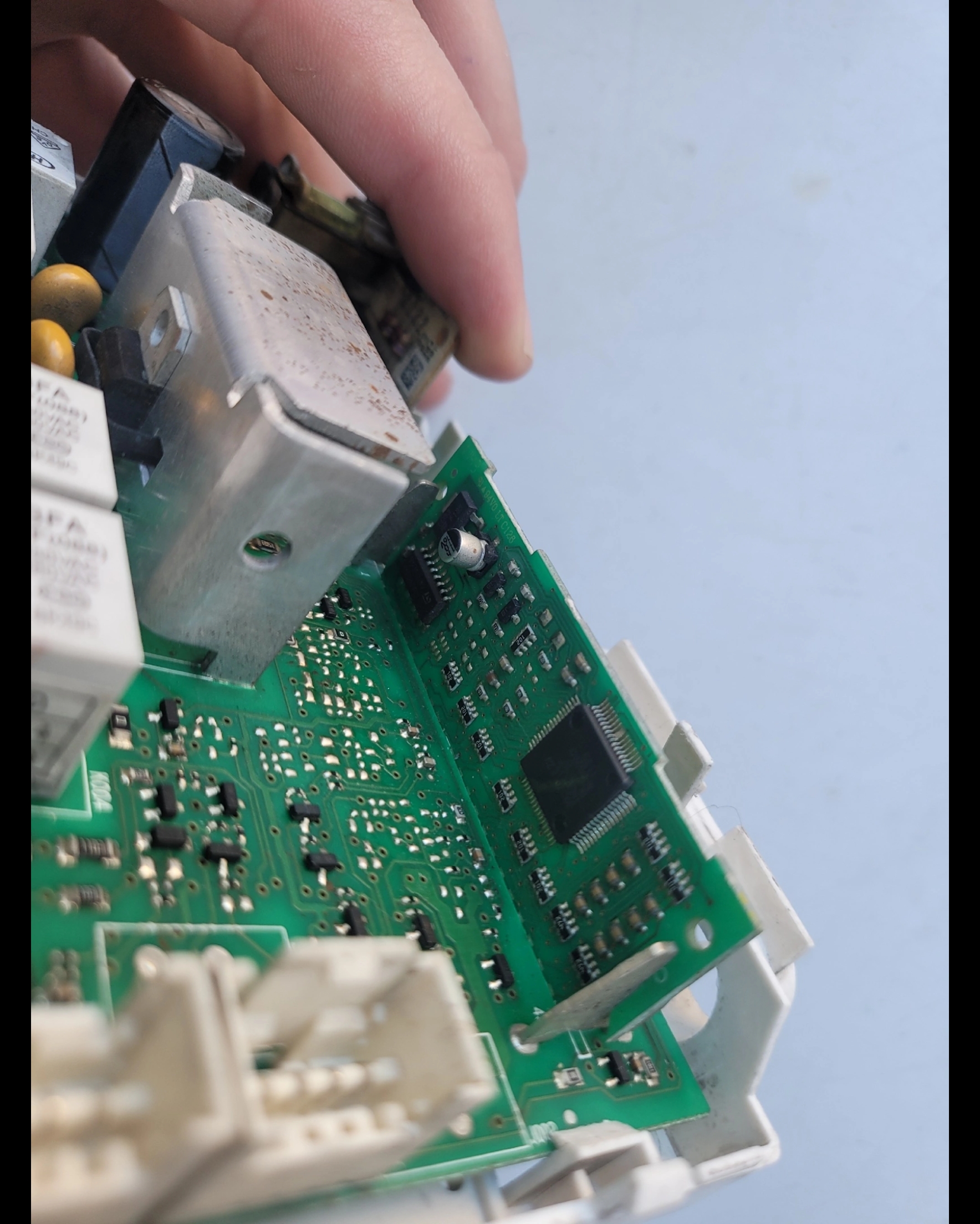

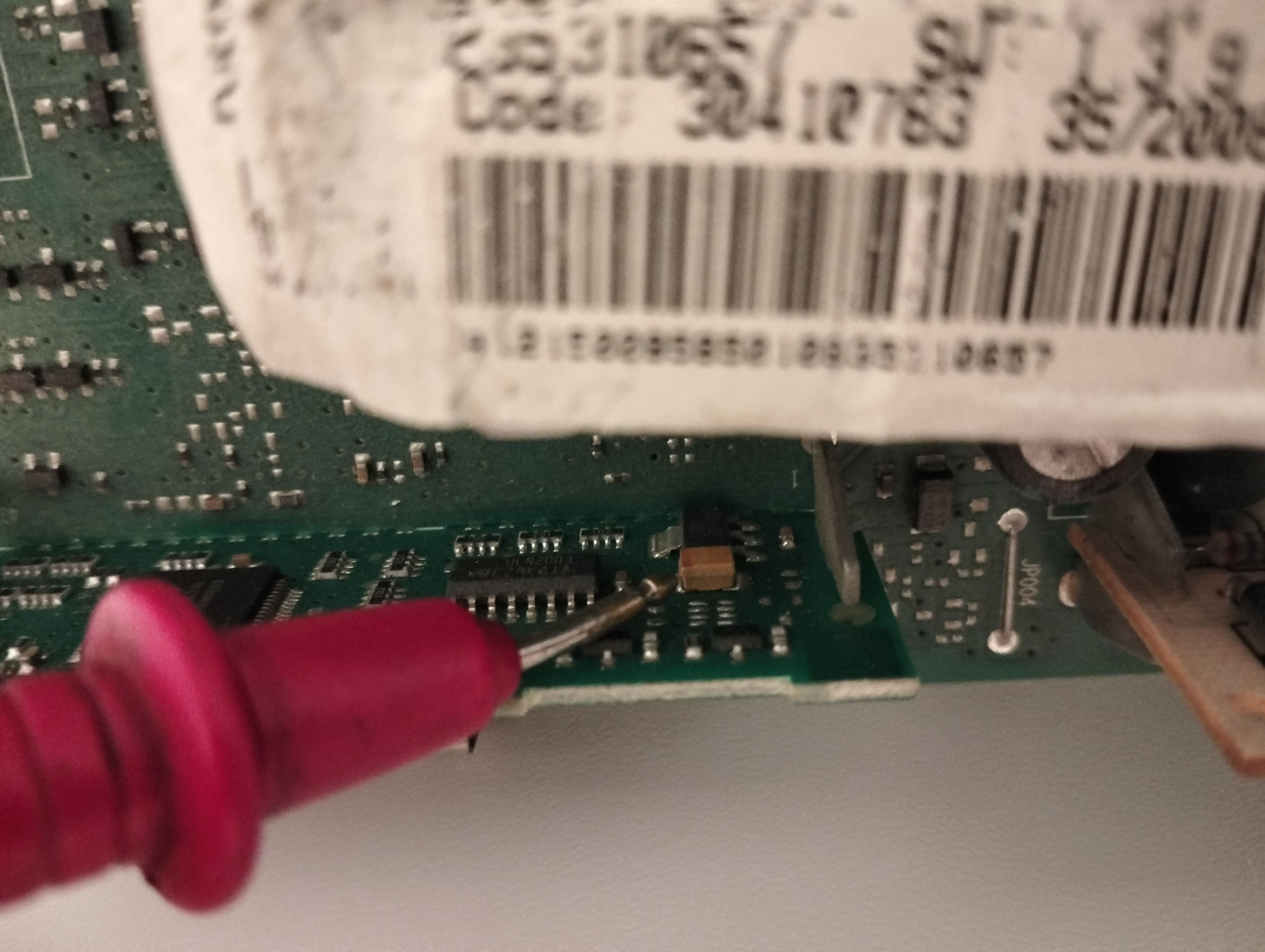

Проверить конденсатор на субмодуле. Не должен быть коротко замкнут (сопротивление примерно 400 Om )
Замена симистра двигателя Q0007 (симистор нельзя проверить просто замерив сопротивление)
Проверить диоды (3 шт.) и резистор рядом с ними

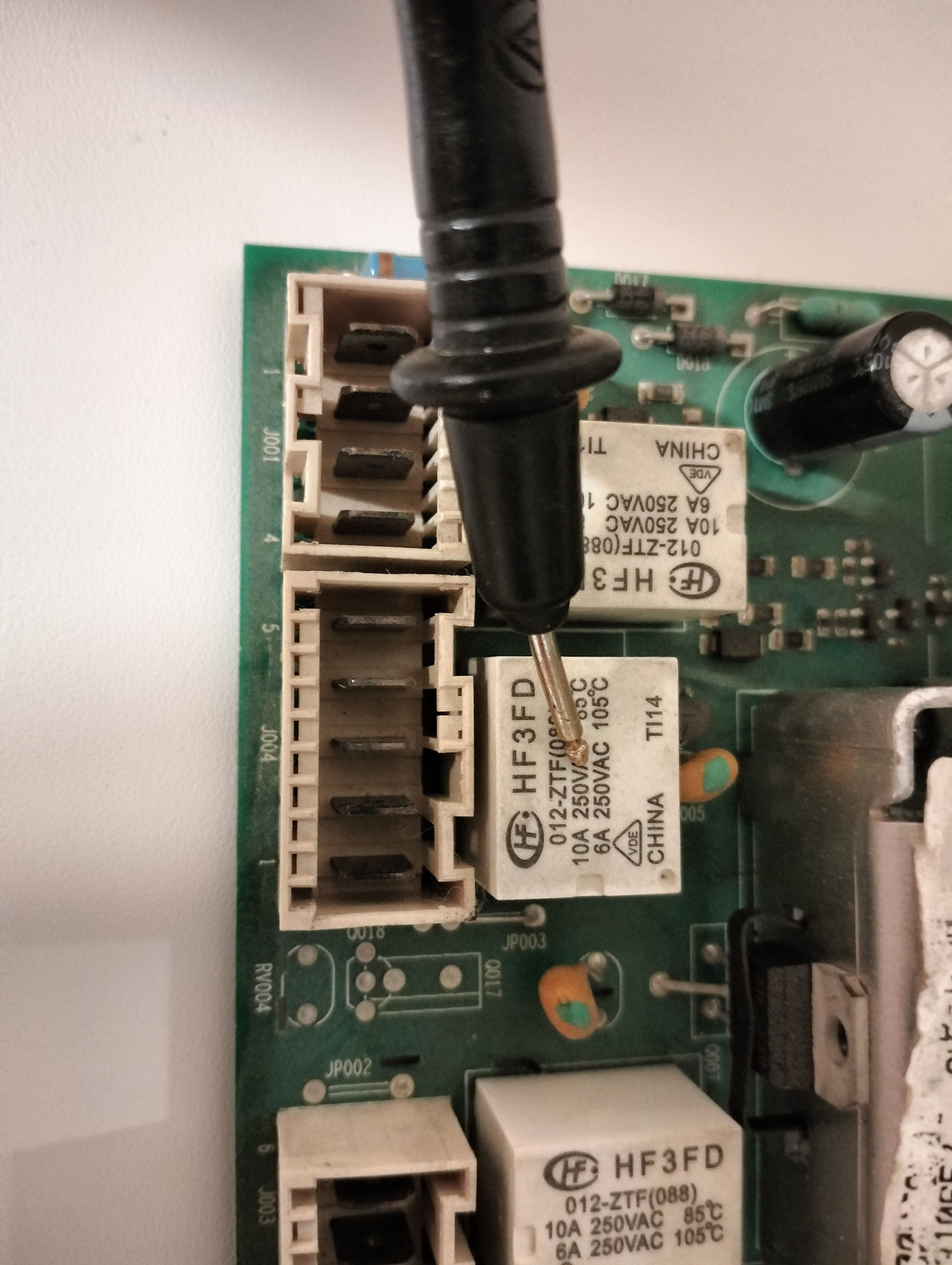

Снять реле K002 и проверить целостность дорожек под реле

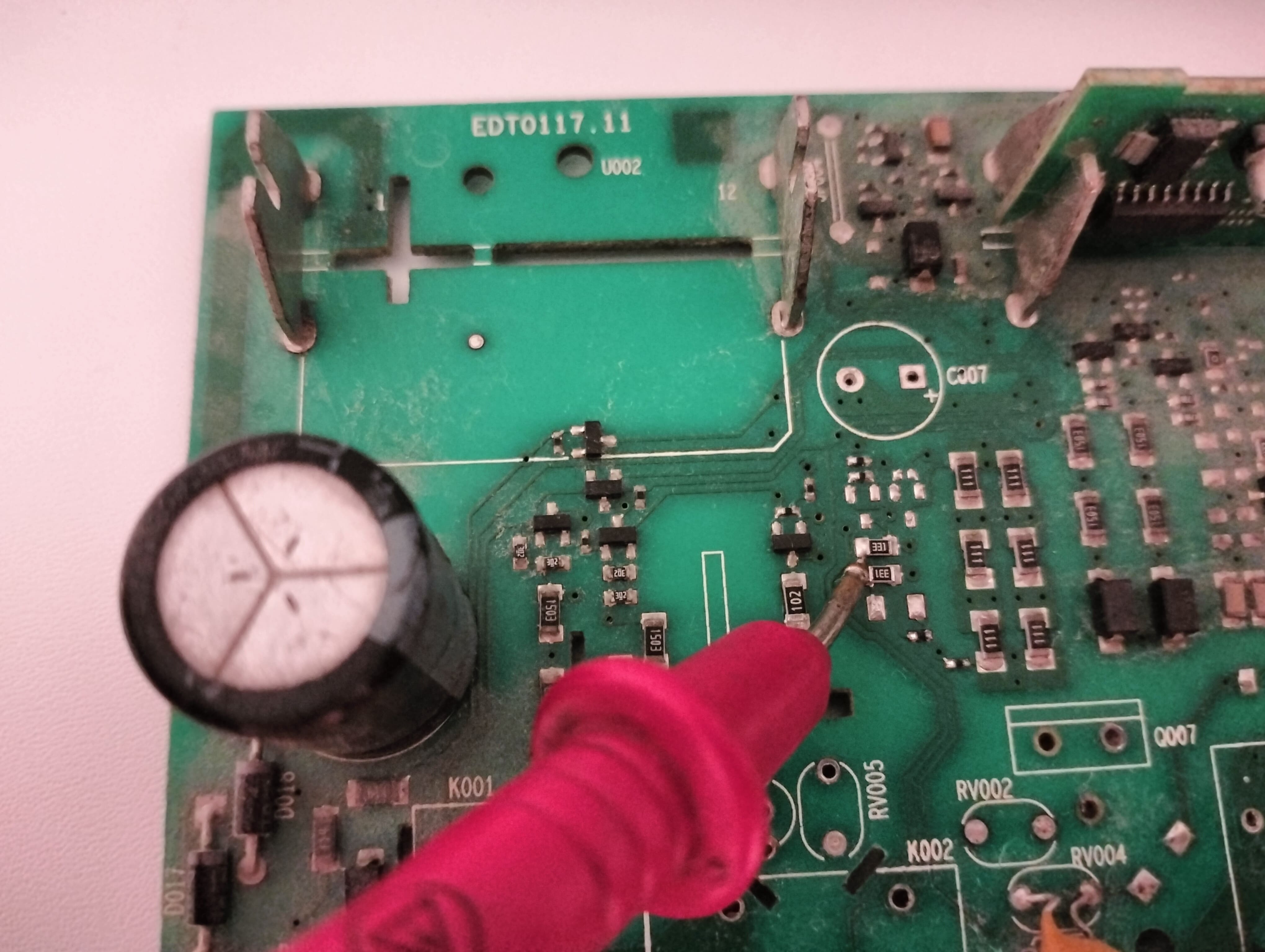

Снять радиатор симистра двигателя Q0007 и проверить 2 smd резистора и один 4.7 kOm (самый маленький)
2 ответа
Спасибо, понял, обязательно всё проверю, только у меня там нет трёх диодов.

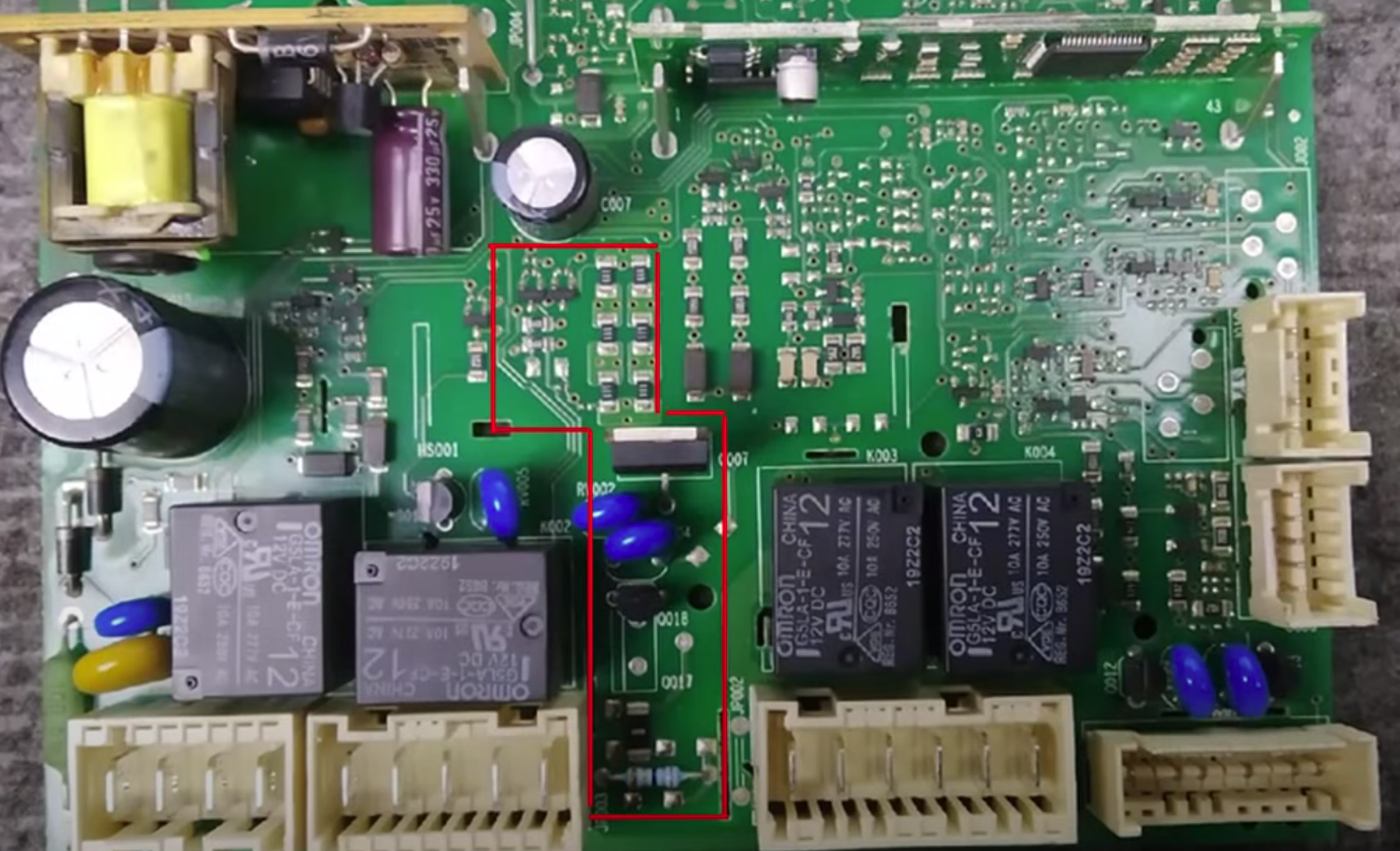

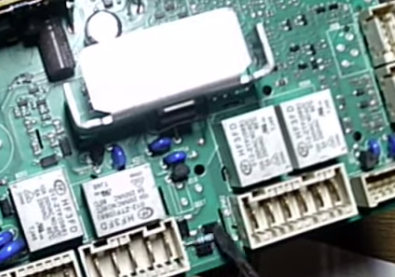

У вас Arcadia 2 c импульсной УБЛ, вот цепь которую нужно проверить
