Торговая марка Beko, наряду с такими брендами, как Blomberg, Grundig, Arctic и др., принадлежит крупнейшему турецкому производственному концерну Арчелик (Arçelik A.Ş). Он объединяет 18 заводов, расположенных в Турции, Румынии, России, Китае, Южной Африке, Таиланде и Пакистане. Это краткий справочник по кодам неисправностей и тестовым режимам стиральных машин BEKO, Blomberg, Altus.
Содержание
| Позиция | Значение | Комментарий |
| 1-й блок букв | ||
| 1 | W (washing mashine) - стиральная машина | |
| 2 | Место производства |
|
| 3 | Тип корпуса |
|
| Блок цифр | ||
| 1 | Серия моделей (различаются электронным модулем управления) |
|
| 2 (или 2, 3)³ | Загрузка сухого белья (в кг) | 5 кг, 6 кг, 7 кг (или 3,5 кг, 4,5 кг) |
| 4 (или 3,4) | Максимальная скорость вращения барабана при отжиме (х 100 об/мин) |
|
| 5 | Тип динамической системы (конструкция бака, барабана, привода, амортизаторов) |
|
| 2-й блок букв | ||
| 1 | Тип прошивки для модуля управления⁴ |
|
| 2 | Цвет корпуса |
|
- «²» — cтиральные машины серии «Fora» рассчитанные на загрузку 4,5 кг белья (WKE 14580D,WKL 14580D) – оборудованы модулем управления следующего поколения: «Jump».
- «³» — третья цифра в системе обозначений, как видно из таблицы, имеет переменное назначение. В машинах имеющих загрузку сухого белья обозначенную с десятыми долями (3.5 кг, 4.5 кг) – это цифра после запятой. В остальных случаях- это первая цифра в обозначении максимальной скорости вращения барабана при отжиме.
- «⁴» — Прошивка модуля управления определяет класс стирки, отжима. Для серии «Fora»: К, КВ – низкие показатели; D,DB– средние; Р, РВ – высокие. Для серии «Jump»: R – низкие (отсутствует регулятор скорости отжима), Т – средние и высокие.
Модуль управления «FORA»
- BEKO — мод. WK* 1**** (модели начинающиеся с цифры «1», кроме моделей с загрузкой 4,5 кг),
- ALTUS — мод. AKL135
ТЕСТОВЫЙ РЕЖИМ:
Примечание: В целях предотвращения ошибок, связанных с входом в тестовую программу, необходимо, чтобы машина закончила все программы, и чтобы предыдущие ошибки были сброшены.
- Перевезти регулятор в положение «Хлопок 90».
- Нажимая и удерживая кнопку «Старт/Пауза», включить машину кнопкой «Вкл/Выкл».
- Удерживать кнопку «Старт/Пауза», пока она не начнёт мигать, в это время можно увидеть код ошибки. Каждое последующее нажатие на «Старт/Пауза» будет представлять одну из функций:
- Закрывание дверного замка.
- Мигание всех светодиодов на панели.
- Забор воды из первого отсека. ( Макс. время 10 сек. )
- Забор воды из второго отсека. ( Макс. время 10 сек. )
- Забор воды из отсека"кондиционер". ( Макс. время 10 сек.)
- Забор горячей воды во второй отсек. (модели с подключением горячей воды)
- Нагрев. (Примечание: если уровень воды в баке недостаточный для включения ТЭНа, вода продолжит поступать до нужного уровня)
- Вращение по часовой стрелке. (52 об/мин)
- Вращение против часовой стрелке. (52 об/мин)
- Слив.
- Отжим. (50% от максимальной скорости)
- Забор воды из всех отсеков.
- Конец функционального теста.
Возможен выход из тестовой программы на любом этапе выключением машины. (Вкл/Выкл)
Примечание: если во время отжима машина не разгоняется больше 100 об/мин — это говорит о проблеме с термодатчиком.
ВХОД В РЕЖИМ ИДЕНТИФИКАЦИИ ОШИБКИ:
Включите машину кнопкой Вкл/Выкл. Слева направо (начиная с кнопки, следующей за Вкл/Выкл), нажать и удерживать 3 сек. кнопку второй дополнительной функции. Появится код ошибки на 3-5 сек. Его можно будет увидеть вновь нажав на кнопку.

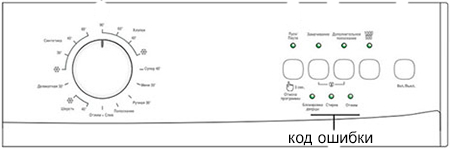

Панель управления WKL

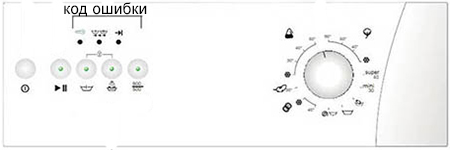

Панель управления WKE
Условные обозначения:
☼ - светодиод горит;
◙ - светодиод мигает;
○ – светодиод не горит
| Код | Описание |
| ○ ○ ☼ | Температурный датчик замкнут / не подключен |
| ○ ☼ ○ | ТЭН не подключен |
| ☼ ☼ ○ | ТЭН всегда включен |
| ○ ○ ☼ | Симистор клапана замкнут |
| ☼ ○ ☼ | Помпа не подключена |
| ☼ ☼ ◙ | Симистор помпы в диодном режиме |
| ☼ ☼ ☼ | Симистор помпы замкнут |
| ☼ ◙ ◙ | Ошибка дверного замка (нет сигнала о закрытии двери) |
| ◙ ◙ ◙ | Дверной замок (замыкание симистора) |
| ○ ☼ ☼ | Двигатель (замыкание симистора) |
| ○ ○ ◙ | Двигатель или тахометр не подключен |
| ○ ◙ ◙ | Ошибка EEPROM |
| ◙ ◙ ☼ | Замыкание или обрыв регулятора выбора программ / оборотов |
Модуль управления «JUMP»
Модели BEKO:
- WK* 2**** (модели начинающиеся с цифры «2»),
- WK* 145** (модели начинающиеся с цифры «1» и рассчитанные на 4,5 кг загрузки)
Модели BLOMBERG:
- WAF 4080A,
- WAF 4100A
ТЕСТОВЫЙ РЕЖИМ:
- Выключить машину кнопкой“Вкл./Выкл”.
- Перевезти регулятор в положение “Хлопок 90°”.
- Нажимая и удерживая кнопку“Старт/Пауза/Отмена”, включить машину. Светодиод старт будет мигать в течении 3 сек. В это время можно увидеть код ошибки.
- После идентификации ошибки, удалите её нажатием “Старт/Пауза/Отмена” в течении 3 сек.
- После удаления ошибки Вы входите в функциональный тест. Каждое последующее нажатие на “Старт/Пауза/Отмена”будет представлять одну функцию.
Функциональный тест :
- Мигание всех светодиодов.
- Проверка регулятора оборотов. (светодиоды первой и второй дополнительных функций показывают четыре различные комбинации, в зависимости от положения ручки регулятора).
- Забор воды из первого отсека.
- Забор воды из второго отсека.
- Забор воды из отсека "кондиционер".
- Нагрев. Если уровень воды не достаточный для включения ТЭНа, вода будет поступать, до заданного уровня.
- Вращение по часовой стрелке (52 об/мин).
- Вращение против часовой стрелке (52 об/мин).
- Слив. После слива - вращение с макс. скоростью.
- Забор воды из всех отсеков до заданного уровня.
Примечание: Из тестовой программы можно выйти на любом шаге простым выключением машины кнопкой Вкл/Выкл.
ВХОД В РЕЖИМ ИДЕНТИФИКАЦИИ ОШИБКИ:
Нажать и удерживать в течении 6 сек. кнопку первой дополнительной функции слева. “Старт/Пауза/Отмена” начнёт мигать и светодиоды программ будут мигать 3 сек, указывая на ошибку. Через 3 сек. машина вернётся в режим выбора программ.
Сброс кода ошибки: В режиме кода ошибки нажать и удерживать "Старт/Пауза/Отмена" и ошибка будет стёрта из памяти. Если, после ремонта, вы не уверены, что устранили неполадку, и вы собираетесь заменить основную плату, не удаляйте код ошибки. В остальных случаях, его можно удалять.
Коды ошибок JUMP

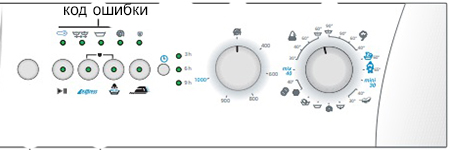

Панель управления WKD
Панель управления WKL
Условные обозначения:
- ☼- светодиод горит;
- ○– светодиод не горит
| Код | Описание |
| ☼ ○ ○ | Температурный датчик замкнут / не подключен |
| ○ ☼ ○ | ТЭН не подключен |
| ☼ ☼ ○ | ТЭН всегда включен |
| ○ ○ ☼ | Симистор клапана замкнут |
| ☼ ○ ☼ | Помпа не подключена/замкнута |
| ○ ☼ ☼ | Двигатель (замыкание симистора) |
| ☼ ☼ ☼ | Ошибка датчика уровня воды |
Модуль управления «7S»
BEKO — мод. WK* 5**** (модели начинающиеся с цифры «5»)
ТЕСТОВЫЙ РЕЖИМ И ИДЕНТИФИКАЦИЯ ОШИБКИ.
- Выключить машину кнопкой Вкл/Выкл.
- Перевезти регулятор в положение Хлопок 90°.
- Нажимая и удерживая кнопку“Старт/Пауза/Отмена”, включить машину. Светодиод старт будет мигать, в течение 3 сек. В это время можно увидеть код ошибки в виде двоичного кода на линейке светодиодов или на семисегментном индикаторе.
- После идентификации ошибки, удалите её нажатием “Старт/Пауза/Отмена” в течении 3 сек.
- После удаления ошибки Вы входите в функциональный тест. Каждое последующее нажатие на “Старт/Пауза/Отмена” будет представлять одну функцию.
Функциональный тест:
- Все светодиоды загораются после закрытия двери люка.
- Забор воды из первого отсека (предварительная стирка).
- Забор воды из второго отсека (основная стирка).
- Забор воды из отсека "кондиционер".
- Забор воды во второй отсек через клапан горячей воды (если он установлен, если нет– пропуск шага)
- Нагрев. Если уровень воды не достаточный для включения ТЭНа, вода будет поступать, до заданного уровня.
- Вращение по часовой стрелке (52 об/мин).
- Вращение против часовой стрелке (52 об/мин).
- Слив.
- Вращение барабана с макс. скоростью.
- Забор воды из всех отсеков до заданного уровня для обнаружения утечки воды из бака.
- Конец.
Примечание: Из тестовой программы можно выйти на любом шаге простым выключением машины кнопкой «Вкл/Выкл».
| Код | Описание |
| F01 | Температурный датчик замкнут / не подключен |
| F02 | ТЭН не подключен |
| F03 | ТЭН всегда включен |
| F04 | Симистор клапана замкнут |
| F05 | Помпа не подключена/замкнута |
| F06 | Двигатель (замыкание симистора) |
| F07 | Ошибка датчика уровня воды |
| F10 | Двигатель/ тахометр не подключен |
| F11 | Двигатель работает без остановки (сигналы с тахогенератора продолжают поступать в течении 3мин. после остановки). |
Модуль управления «N7S»
BEKO — мод. WK* 6**** (модели начинающиеся с цифры «6»)
ТЕСТОВЫЙ РЕЖИМ:
- Выключить машину кнопкой Вкл/Выкл.
- Перевезти регулятор в положение Хлопок 90°.
- Нажимая и удерживая кнопку Старт/Пауза/Отмена, включить машину. Светодиод старт будет мигать в течение 3 сек. В это время можно увидеть код ошибки.
- После идентификации ошибки, удалите её нажатием Старт/Пауза/Отмена в течение 3 сек.
- После удаления ошибки Вы входите в функциональный тест. Каждое последующее нажатие на Старт/Пауза/Отмена будет представлять одну функцию.
Функциональный тест:
- Блокировка двери.
- Мигание всех сегментов.
- Проверка регулятора (Хлопок 90 – Р 10 и т.д.)
- Вращение по часовой стрелке (52 об/мин).
- Вращение против часовой стрелке (52 об/мин).
- Отжим (вращение со скоростью равной половине максимальной), слив.
- Забор воды из первого отсека (макс. время 10 сек).
- Забор воды из второго отсека (макс. время 10 сек).
- Забор воды из отсека «кондиционер» (макс. время 10 сек).
- Нагрев и вращение по часовой стрелке (52 об/мин) (В данный режим машина перейдет автоматически)
- Слив.
ВХОД В РЕЖИМ ИДЕНТИФИКАЦИИ ОШИБКИ:
Код ошибки высвечивается на экране после нажатия на кнопки первой и третьей дополнительных функций в течение 3 сек. Код ошибки не будет высвечиваться во время выбора новой программы. Код ошибки не будет высвечиваться ещё раз при нажатии на кнопки первой и третьей доп. функций.
Удаление кода ошибки: см. ТЕСТОВЫЙ РЕЖИМ «N7S».
| Код | Описание |
| F01 | Температурный датчик замкнут / не подключен |
| F02 | ТЭН не подключен |
| F03 | ТЭН всегда включен |
| F04 | Симистор клапана замкнут |
| F05 | Помпа не подключена/замкнута |
| F06 | Двигатель (замыкание симистора) |
| F07 | Ошибка датчика уровня воды |
| F08 | Симистор помпы замкнут |
| F11 | Двигатель/ тахометр не подключен/замкнут |
| F13 | Короткое замыкание (или частичный пробой) симистора помпы Джет Системы (Jetsystem). |
| «--:--» | Неисправность переключателя выбора программ |
Модуль управления «Mini LCD»
BEKO — мод. WK* 7**** (модели начинающиеся с цифры «7»)
ТЕСТОВЫЙ РЕЖИМ:
- Выключить машину кнопкой «Вкл/Выкл».
- Выбрать программу « Хлопок ».
- Нажимая и удерживая кнопку «Старт/Пауза/Отмена», включить машину кнопкой «Вкл/Выкл».
- Каждое последующее нажатие на “Старт/Пауза/Отмена” будет представлять одну из функций машины.
- * Если существует ошибка уровня воды - машина в тест не войдет. * Если возникла ошибка датчика уровня воды "нагрев" и "отжим" будут пропущены.
Функциональный тест:
- Код последней ошибки появится до входа в функциональный тест.
- Если ошибки не было, на экране высветится номер программы. Основная программа — десятые и сотые (прим. "_17_") Дополнительная программа- минуты на индикаторе времени ("_ _ :0")
- Все сегменты на экране загорятся.
- Мигание всех сегментов. Коды старых ошибок стираются.
- Вращение барабана по часовой стрелки (52 об/мин).
- Вращение барабана против часовой стрелки (52 об/мин).
- Отжим (половина максимальной скорости отжима).
- Забор воды в первый отсек.
- Забор воды во второй отсек.
- Забор воды в отсек "кондиционер".
- Нагрев и вращение.
- Слив до уровня "Р".
- Конец теста.
Примечание: Из тестовой программы можно выйти на любом шаге простым выключением машины кнопкой «Вкл/Выкл».
ВХОД В РЕЖИМ ИДЕНТИФИКАЦИИ ОШИБКИ:
Код ошибки высвечивается на экране после нажатия на кнопки первой и третьей дополнительных функций в течение 3 сек. Код ошибки не будет высвечиваться во время выбора новой программы. Код ошибки не будет высвечиваться ещё раз при нажатии на кнопки первой и третьей доп. функций.
Удаление кода ошибки: см. ТЕСТОВЫЙ РЕЖИМ «Mini LCD».
| Код | Описание |
| E1 | Температурный датчик замкнут / не подключен |
| E2 | ТЭН не подключен |
| E3 | ТЭН всегда включен |
| E4 | Симистор клапана замкнут |
| E5 | Помпа не подключена/замкнута |
| E6 | Двигатель (замыкание симистора) |
| E7 | Ошибка датчика уровня воды |
| E8 | Симистор помпы замкнут |
| E9 | Короткое замыкание симистора дверного замка |
| E10 | Короткое замыкание симистора дверного замка |
| E11 | Двигатель/ тахометр не подключен/замкнут |
