Технические характеристики компрессоров Samsung

1 месяц назад Heturion 1333
Технические характеристики компрессоров Samsung

Краткий обзор компрессоров Samsung, содержащий основные характеристики и параметры некоторых моделей. Однако стоит отметить, что данная информация не является полным техническим руководством. Это лишь небольшой отрывок из технической документации, предназначенный для ознакомления с базовыми характеристиками компрессоров.

Для получения более подробной и точной информации о характеристиках и рекомендациях по использованию данных компрессоров, обращайтесь к официальной технической документации от производителя.

Если вы заметите какие-либо неточности напишите об этом в комментариях.

Идентификация модели компрессора

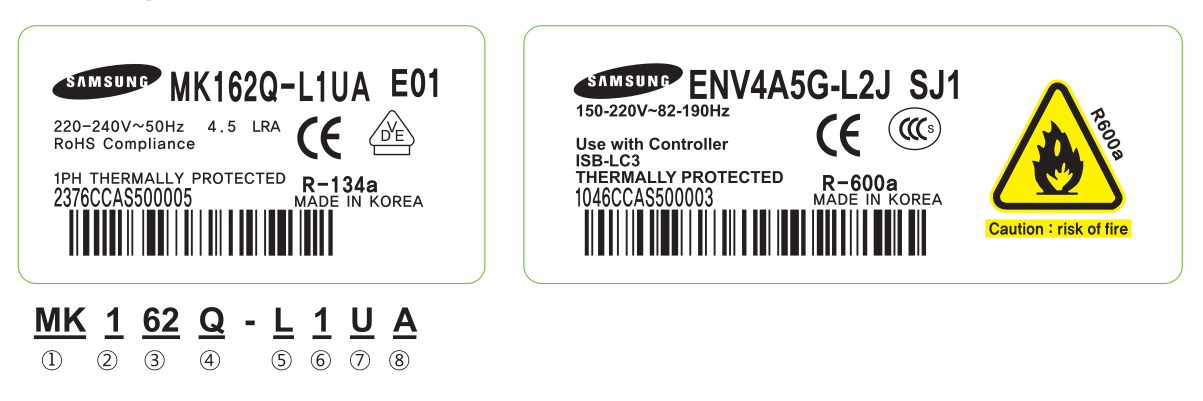

Табличка с данными

Табличка с данными
Номер Значение
① Серия CD, SD, MD, SK, MK, HK, MSS, MSA, MSE, ENV, MKV, MSV
② Хладагент 1: R 134a (LBP), 4: R 600a (LBP), 6: R 134a (HBP)
③ Объем (см³/оборот) х 10 24 : 2.40cc, 30 : 2.93cc, 37 : 3.71cc, 43 : 4.38cc, 50 : 5.21cc, 51 : 5.12cc, 52 : 5.21cc, 60 : 6.16cc, 62 : 6.16cc, 70 : 6.99cc, 72 : 7.21cc, 80 : 8.19cc, 82 : 8.19cc, 83 : 8.19cc, 88 : 8.80cc, 90 : 9.07cc, A1 : 10.68cc, A2 : 12.13cc, A3 : 12.52cc, A5 : 15.32cc
④ Номинальное напряжение и частота B : 220V ~ 60Hz C : 115V ~ 60Hz D : 115-127V ~ 60Hz E : 100V ~ 50/60Hz G : 220-240V ~ 50Hz, 220V ~ 60Hz H : 200-220V ~ 50Hz, 220V ~ 60Hz K : 200-220V ~ 50Hz P : 127V ~ 60Hz Q : 220-240V ~ 50Hz A : variable for BLDC
⑤ Применение L/R/S: Низкое обратное давление, H: Высокое обратное давление
⑥ Тип охлаждения 0: Масляное охлаждение, 2: Вентиляционное охлаждение
⑦ Тип двигателя B/C/X: BLDC, S: PTC или Токовый CSIR, U: PTC-RSCR (Дополнительный RSIR), W: PTC-CSR, Y: Токовый RSIR, Z: PTC-RSIR
⑧ Опция 4: R 600a (LBP), 6: R 134a (HBP)

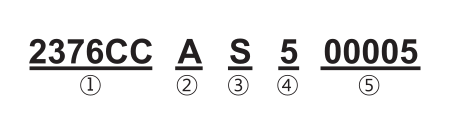

Серийный номер

  • ① Код модели
  • ② Линия производства
  • ③ Год: 05 → Y, 06 → L, 07 → P, 08 → Q, 09 → S, 10 → Z, 11 → B, 12 → C, 13 → D, 14 → F
  • ④ Месяц: 1 → Янв., 2 → Фев., · · · · A → Окт., B → Нояб., C → Дек.
  • ⑤ Серийный номер

R 134a LBP

  • Тип работы: Низкое давление всасывания (LBP)
  • Фреон: R 134a
  • Напряжение 220 В
  • Частота: 50 Гц
Модель Тип двигателя Холодопроизводительность, Вт, ASHRAE Тип охлаждения
CD124H-L1Z2 RSIR 50 ST
CD124H-L1ZA RSIR 49 ST
CD130H-L1Z2 RSIR 67 ST
SD137H-L1ZB RSIR 87 ST
SD137H-L1UB RSCR 87 ST
SD143H-L1UA RSCR 114 ST
SD152H-S1UB RSCR 140 ST
SD162H-L1UB RSCR 170 ST
SK170H-L1UB RSCR 195 ST
MSA170H-L1B RSCR 201 ST
MSA170H-L1G RSCR 201 ST
MK172H-L1U RSCR 205 ST/OC
MK172H-L1UB RSCR 205 ST/OC
SK182H-L2UA RSCR 236 FC/OC
SK182H-L2UB RSCR 236 FC/OC
MK183H-L2UB RSCR 236 FC
SK190H-S2U RSCR 264 FC/OC
SK190H-L2UA RSCR 264 FC/OC
SK190H-L2UB RSCR 264 FC/OC
MK190H-L2U RSCR 262 FC
MSS151G-L1U RSCR 145 ST
MSA151G-L1B RSCR 145 ST
MSA162G-L1B RSCR 176 ST
MSS170G-L1U RSCR 207 ST
MK183G-L2U RSCR 236 FC
MK190G-L2U RSCR 262 FC
CD124Q-L1Z2 RSIR 50 ST
CD130Q-L1Z2 RSIR 67 ST
CD130Q-S1ZA RSIR 67 ST
CD137Q-S1U2 RSCR 84 ST
SD137Q-L1ZB RSIR 87 ST
SD137Q-L1UB RSCR 87 ST
SD143Q-L1U2 RSCR 110 ST
MSA143Q-S1Z RSIR 112 ST
SD152Q-L1UB RSCR 140 ST
MD152Q-L1U2 RSCR 137 ST
SD162Q-L1UB RSCR 170 ST
MK162Q-L1UA RSCR 169 ST
MSS162Q-L1U RSCR 176 ST
MSA162Q-L1G RSCR 176 ST
SK170Q-L1U RSCR 195 ST/OC
MSA170Q-L1B RSCR 201 ST
MSA170Q-L1G RSCR 201 ST
MK172Q-L2UB RSCR 205 FC
SK182Q-L2U RSCR 236 FC/OC
MK183Q-L2UB RSCR 236 FC
SK190Q-L2U RSCR 264 FC/OC
CD124K-S1ZA RSIR 49 ST
CD130K-S1ZA RSIR 67 ST
MSA143K-S1B RSCR 112 ST
SK170K-T1UA RSCR 195 ST
SK170K-S1UB RSCR 195 ST
MSA170K-S1G RSCR 201 ST
MK172K-S1U RSCR 205 ST

R 600a LBP

  • Тип работы: Низкое давление всасывания (LBP)
  • Фреон: R 600a
  • Напряжение 220 В
  • Частота: 50 Гц
Модель MOTORTYPE Холодопроизводительность, Вт, ASHRAE Тип охлаждения
MD462Q-L1UA RSCR 91 ST
MSS470Q-L1U RSCR 114 ST
MSE482Q-L1U RSCR 148 ST
MSE482Q-L1G RSCR 145 ST
MSS488Q-L1U RSCR 140 ST
MSA488Q-L1B RSCR 140 ST
MD490Q-L1U2 RSCR 151 ST
MD490Q-L1UA RSCR 151 ST
MSE490Q-L1U RSCR 162 ST
MSE4A0Q-L1U RSCR 184 ST
MSE4A0Q-L1G RSCR 188 ST
MD4A1Q-L1U2 RSCR 183 ST
MSS4A1Q-L1U RSCR 191 ST
MSA4A1Q-L1B RSCR 191 ST
MSE4A1Q-L1U RSCR 205 ST
MSE4A1Q-L1G RSCR 203 ST
MSS4A2Q-R1U RSCR 209 ST
MSE4A2Q-L1U RSCR 223 ST
MD4A3Q-L1U2 RSCR 208 ST
MK4A3Q-L1UA RSCR 208 ST
MK4A5Q-L1U RSCR 258 ST
MK4A5Q-R1U RSCR 258 ST

Обозначения

Тип охлаждения

Эти обозначения указывают на тип системы охлаждения, используемой в компрессоре.

  1. FC (Fan cooling - Вентиляционное охлаждение): Означает, что охлаждение происходит за счет вентилятора, который обеспечивает циркуляцию воздуха для охлаждения.
  2. OC (Oil cooling - Масляное охлаждение): Подразумевает, что охлаждение осуществляется с использованием масла, которое циркулирует по системе для удаления тепла.
  3. ST (Static - Статическое): Указывает на отсутствие специальной системы охлаждения и подразумевает, что охлаждение осуществляется путем передачи тепла окружающей среде без использования вентиляторов или масла.

Типы двигателей

  1. RSIR (Resistance Start Induction Run): Использует сопротивление для запуска и индукцию для работы.
  2. RSCR (Resistance Start Capacitor Run): Запускается с использованием сопротивления, работает с конденсатором.
  3. CSIR (Capacitor Start Induction Run): Запускается с помощью конденсатора, работает на индукции.
  4. CSR (Capacitor Start Capacitor Run): Запускается и работает с помощью конденсатора.

Вакуумирование системы

Важно правильно удалить воздух и другие газы из системы холодильного оборудования.

Наличие воздуха или неконденсируемых газов в хладагенте приводит к снижению охлаждающей способности и увеличению потребления энергии из-за повышенного давления в системе. Особенно вредно наличие воздуха (кислорода), так как это может привести к образованию отложений и сокращению срока службы компрессора.

Поэтому важно следовать рекомендациям по вакуумированию:

  1. Уровень неконденсируемых газов в системе R134a не должен превышать 1% (по объему).
  2. Рекомендуемый уровень вакуума составляет менее 0,08 торр (мм рт. ст.).
  3. Время вакуумирования должно быть не менее 40 минут при использовании вакуумного насоса производительностью не менее 300 л/мин.
  4. Используйте специализированный вакуумный насос и рекомендуется проводить вакуумирование одновременно с обоих концов системы, используя отдельный насос для каждого конца.
  5. Необходимо избегать подачи электричества на компрессор во время вакуумирования, так как это может привести к возникновению электрического разряда в компрессоре и его критическому повреждению.
