Руководство по ремонту холодильников Bosch, Siemens с системой Full No Frost

6 месяцев назад Heturion 25514
Руководство по ремонту холодильников Bosch, Siemens с системой Full No Frost

В этой статье подробно описывается семейство 2-камерных бытовых холодильных приборов: Bosch, Siemens, Pistos, Neff и др., выполненных по 1-компрессорной схеме с системой Full No Frost.

Уважаемые читатели, если вы обнаружили ошибку, пожалуйста, сообщите о ней в комментариях.

Содержание

  1. Безопасность
    1. Рекомендации по технике безопасности
    2. Рекомендации по проведению ремонта
  2. Демонтаж
    1. Разборка панели управления
    2. Демонтаж модуля управления и питания
  3. Эксплуатация
    1. Панель управления
  4. Комплектующие
    1. Сенсорное управление
    2. Модуль питания и управления
    3. Вентилятор
    4. Воздушная заслонка
  5. Функционирование
    1. Система охлаждения
    2. Электронное управление
    3. Контроль температуры в холодильной камере
    4. Контроль температуры в морозильной камере
    5. Воздушная заслонка
    6. Вентилятор
    7. Датчики NTC
    8. Размораживание
    9. Функция Super морозильной камеры
    10. Функция Super холодильной камеры
    11. Размораживание
    12. Функции сигнализации
      1. Сигнал тревоги по температуре
      2. Сигнализация двери
    13. Поведение в случае отказа
      1. Отказ NTC
      2. Неисправность микропереключателя заслонки
      3. Неисправность микропереключателя двери
    14. Программа при запуске
    15. Экономия энергии
    16. Демонстрационный режим
    17. Программа самодиагностики
    18. Тестовый режим
  6. Ремонт
    1. Вскрытие холодильного контура
    2. Утечки на стороне всасывания
  7. Диагностика неисправностей
    1. Прибор не запускается
    2. Холодильное отделение недостаточно холодное
    3. Холодильное отделение слишком холодное
    4. Образование конденсата в холодильном отделении
    5. Шумы
  8. Значения датчиков NTC

Безопасность

Рекомендации по технике безопасности

Опасно!

  • Ремонт должен выполняться специализированным персоналом.
  • Ненадлежащий ремонт может причинить вред пользователям.
  • Корпус и рама могут оказаться под напряжением в случае неисправности.
  • Не прикасайтесь к любым частям внутри прибора, электронный модуль может быть под высоким напряжением.
  • Перед разборкой прибора отключите его от электросети. Внутри прибора есть детали, находящиеся под высоким напряжением.
  • При необходимости проведения испытаний напряжением всегда используйте прерыватель тока.
  • Заземление не должно превышать стандартизированных значения. Это чрезвычайно важно для безопасности людей и функциональности прибора.
  • После ремонта необходимо провести испытания по стандарту VDE 0701 или в соответствии со специальными стандартами страны.
  • Проведите проверку герметичности и работоспособности холодильной системы.

Рекомендации по проведению ремонта

Осторожно!

  • Никогда не пытайтесь выполнить ремонт путем беспорядочной замены деталей.
  • Действуйте систематически и помните о технической документацию к прибору.
  • При ремонте холодного контура всегда надевайте защитные очки и перчатки. В случае попадания в глаза промойте их большим количеством воды.

Демонтаж

Разборка панели управления

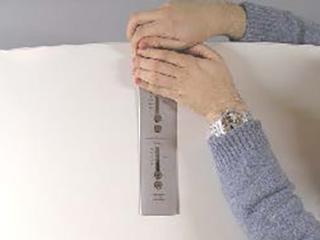

крепление панели управления холодильника Bosch Панель управления крепится с помощью двухстороннего скотча.

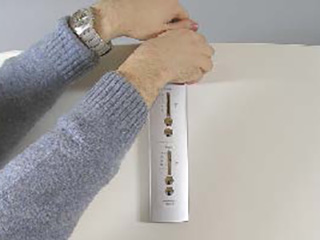

Разборка панели управления холодильника Bosch Разборку панели управления следует начинать с верхней стороны детали, чтобы избежать ее поломки. Сначала отстегните одну сторону.

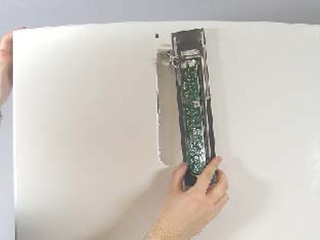

Извлечение панели управления холодильника Bosch И затем другую

Демонтаж модуля управления и питания

Разберите верхнюю левую крышку и открутите крепежный винт.

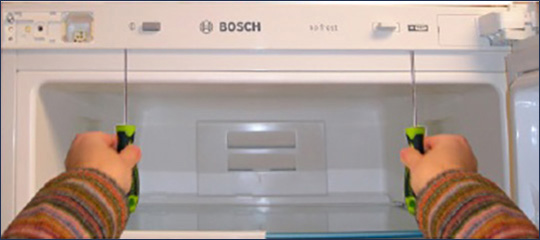

доступ к модулю управления холодильника Bosch

Для разборки, используйте две прорези,

С правой стороны петля закрыта накладкой. Единственный способ полностью вынуть ее, это разобрать также и дверцы.

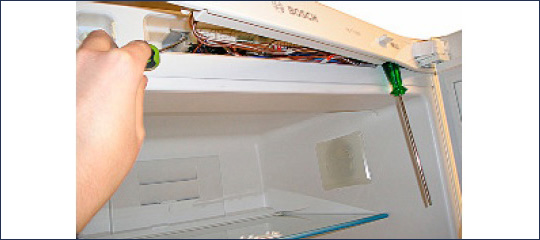

Извлечение модуля управления холодильника Bosch

С помощью инструмента отделите крышку от прибора.

Отверткой ослабьте зажимы и выньте модуль.

Эксплуатация

Панель управления

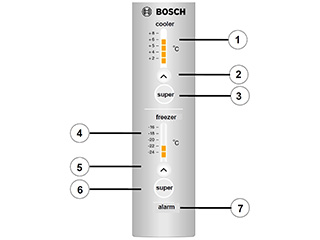

Панель управления холодильника Bosch

  1. Индикаторы температуры холодильника
  2. Кнопки сенсорного управления для выбора температуры в холодильной камере
  3. Кнопка «Super» холодильной камеры
  4. Индикаторы температуры морозильной камеры
  5. Кнопки сенсорного управления для выбора температуры в морозильной камере
  6. Кнопка «Super» морозильной камеры
  7. Кнопка оповещения

Комплектующие

Принципиальная электрическая схема холодильника Bosch

  • A. Главный выключатель
  • B. Сенсорное управление
  • C. Компрессор
  • D. Модуль питания и управления
  • E. Мотор заслонки
  • F. Нагреватель заслонки
  • G. Нагреватель оттайки
  • H. Лампы
  • I. Выключатель двери морозильной камеры
  • J. Выключатель заслонки
  • K. Выключатель двери холодильника
  • L. Датчик испарителя
  • M. Датчик морозильника
  • N. Датчик холодильника

Сенсорное управление

Сенсорное управление (9В) используется для выбора желаемой температуры в обоих отделениях, морозильном и холодильном.

Модуль питания и управления

Модуль управления и питания управляет всеми компонентами прибора для регулирования температуры в обоих отделениях. Он также контролирует, когда должен начаться цикл размораживания. При значениях температуры, задаваемых NTC, прибор регулирует точно выбранную температуру путем включения и отключения компрессора, вентилятора, двигателя заслонки и нагревателя оттайки.

Вентилятор

Холодный воздух образующийся в морозильной камере, вентилятор перемещает в холодильную камеру, через воздушную заслонку.

Вентилятор для холодильников Bosch, Siemens

Воздушная заслонка

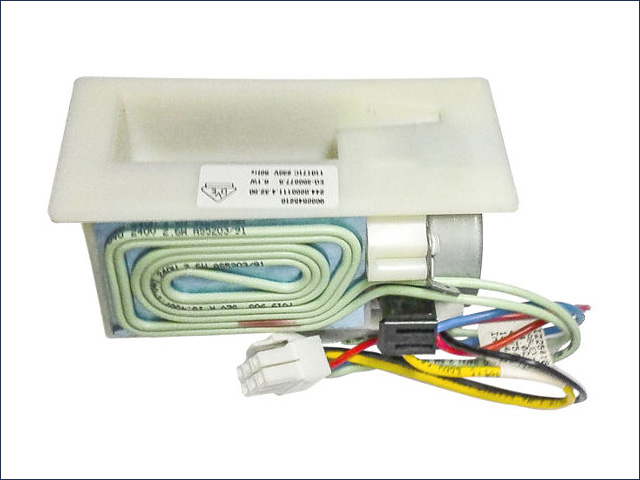

Воздушная заслонка холодильника Bosch

Электрический двигатель открывает воздушный канал, соединяющий морозильную и холодильную камеры и позволяет перемещать холодный воздух из морозильной камеры в холодильную. Он расположен в нижней части воздушного канала холодильника. Электрический нагреватель мощностью 2,7 Вт предотвращает образование льда на заслонке, пока она остается закрытой.

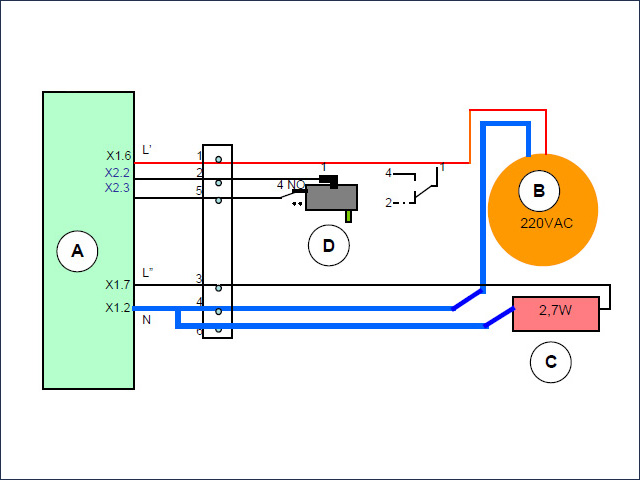

Принципиальная схема заслонки холодильника Bosch

  • A. Модуль управления и питания
  • B. Двигатель
  • C. Нагреватель заслонки
  • D. Микропереключатель

Электрический двигатель открывает и закрывает заслонку. Когда заслонка открыта, она нажимает на микропереключатель, который информирует модуль управления о положении заслонки.

Заслонка остается открытой, пока в холодильной камере нужен холод и в течение 30 секунд после закрытия любой двери прибора. Если компрессор не работает, заслонка всегда находится открытом положении, когда включается вентилятор.

Функционирование

Система охлаждения

Пластинчатый испаритель функционирует совместно с электрическим нагревателем и циркуляционным воздушным вентилятором. При работе нагревателя оттаивания испаритель автоматически размораживается. За испарителем расположен радиальный вентилятор, который обеспечивает подачу холодного воздуха в систему охлаждения.

С помощью нагревателя оттаивания на испарителе размораживается снег/лед. Размораживание испарителя контролируется автоматически.

Воздух, поступает в холодильное отделение с помощью двигателя заслонки.

Компрессор работает, когда хотя бы в одном из отделений требуется холод.

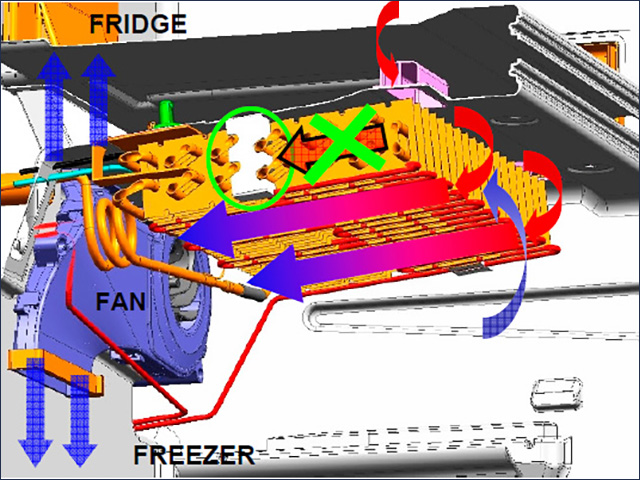

Система охлаждения холодильников: Bosch, Siemens

Электронное управление

Для контроля температуры в холодильном и морозильном отделениях, прибор оснащен двумя датчиками NTC.

Контроль температуры холодильной камеры

Когда температура в холодильной камере повышается, модуль управления падает питание на мотор заслонки, который открывает воздушный канал ведущий из морозильной камеры, также включается вентилятор и компрессор. При достижении выбранной температуры модуль отключает вентилятор и компрессор, а также закрывает заслонку.

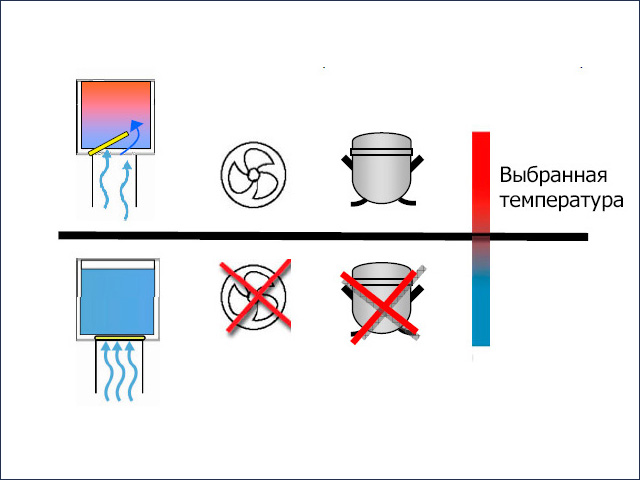

контроль температуры холодильной камеры

  ta вкл. ta выкл.
ta холодильник ≥ ta выбр. + 3K + гистерезис ≤ ta выбр.
  • Компрессор имеет 10-минутную задержку перезапуска.
  • Вентилятор работает параллельно с компрессором.

Контроль температуры в морозильной камере

Когда температура в морозильной камере повышается, модуль управления подключает вентилятор и компрессор. При достижении выбранной температуры он отключает оба компонента.

  ta вкл. ta выкл.
ta морозильник ≥ ta выбр. + 3K + гистерезис ≤ ta выбр.

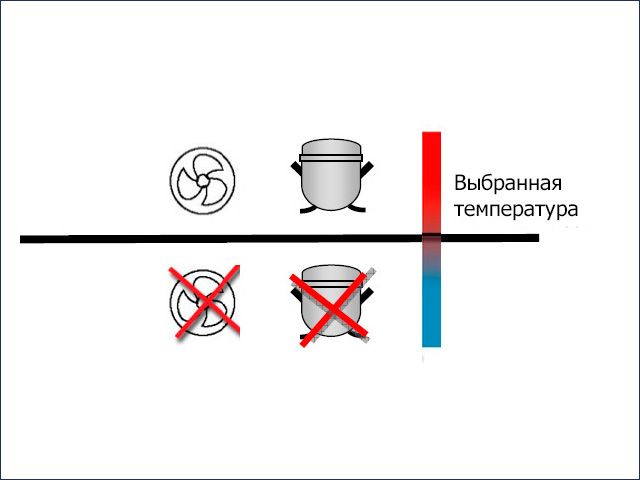

контроль температуры морозильной камеры

Воздушная заслонка

Заслонка остается открытой, когда в холодильной камере требуется холод и в течение 30 секунд после закрытия любой двери прибора.

Если компрессор не работает, заслонка открывается всегда, когда включается вентилятор.

Вентилятор

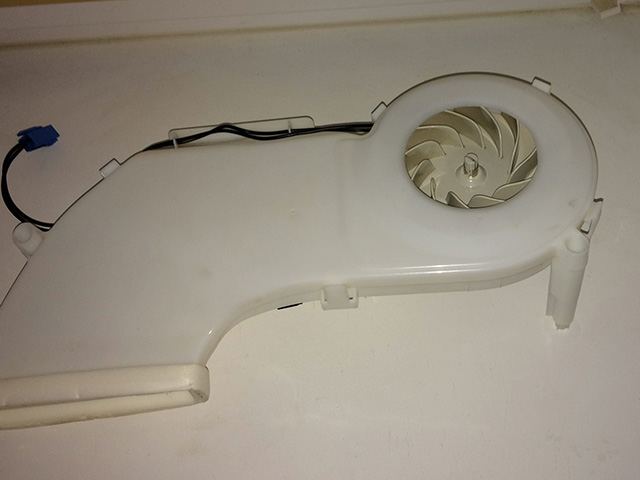

Вентилятор для холодильников Bosch, Siemens

Вентилятор работает всегда, когда работает компрессор. При открытии любой двери вентилятор останавливается.

После закрытия дверцы прибора, он продолжает работать 30 секунд. После цикла размораживания он запускается только в том случае, если температура испарителя ниже -18º C или через 60 минут после окончания цикла размораживания.

Если компрессор не работает более 60 минут, вентилятор начинает работать циклами, 2 минуты ВКЛ и 15 минут ВЫКЛ.

Датчики NTC

Прибор оснащен тремя сменными датчиками NTC.

Испаритель морозильной камеры (датчик размораживания) размораживается автоматически. Если смотреть спереди, датчик расположен слева, между 3-й и 4-й боковыми ламелями испарителя.

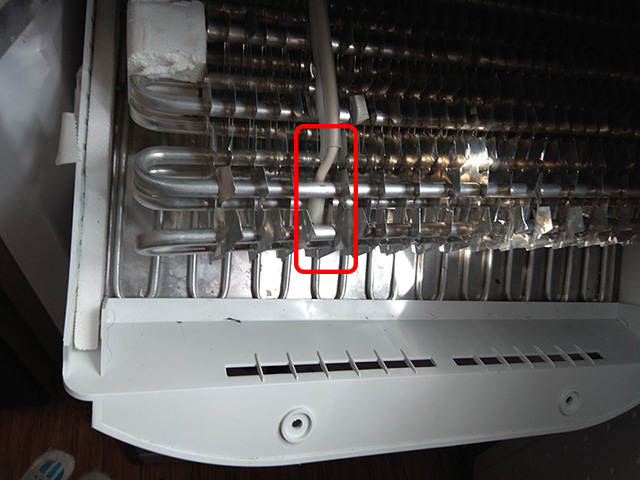

Расположение датчика испарителя холодильника Bosch

Датчик морозильника: контролирует температуру в морозильной камере.

Датчик холодильника: контролирует температуру в холодильной камеры.

Функция Super морозильной камеры

Активируется прикосновением к кнопке «Super» морозильной камеры.

Прибор работает, как при выбранной температуре -32º C. Холодильная камера работает в обычном режиме.

Если функция «Super» активирована во время размораживания прибора, она начнет работать только после окончания размораживания.

Во время работы функции «Super» циклы размораживания запускаются в обычном режиме.

Функция Super холодильной камеры

Активируется прикосновением к кнопке «Super» холодильной камеры.

Прибор работает, как при выбранной температуре 4ºC. Морозильник работает в обычном режиме.

Работа функции «Super» заканчивается при повторном касании кнопки «Super» или через 6 часов.

Если «Super» активирована во время размораживания прибора, она начнет работать только после окончания размораживания.

Во время функции «Super» циклы размораживания запускаются, как обычно.

Размораживание

Цикл размораживания запускается в зависимости от следующих факторов:

  • Продолжительность последнего цикла размораживания,
  • Добавленное время работы компрессора.
  • Продолжительность времени работы компрессора
  • Открывания двери.

Цикл размораживания запускается минимум через 8 часов после последнего размораживания или максимум через 72 часа.

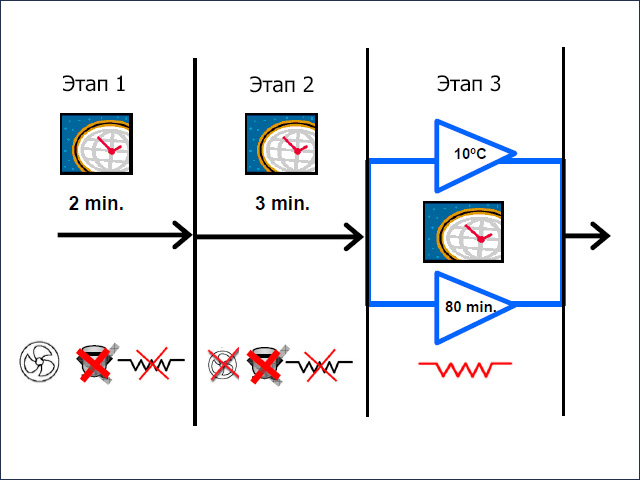

Цикл размораживания холодильника Bosch

Процесс оттаивания Если цикл размораживания начинается во время работы компрессора, он будет отложен до остановки компрессора или максимум на 20 минут.

  1. Этап I: В течение 2 минут работает только вентилятор.
  2. Этап II: На 3 минуты отключаются все компоненты.
  3. Этап III: Нагреватель оттайки включается, пока температура испарителя не достигнет температура достигает 10ºC или максимум 80 минут.

После этого прибор переводится в обычный режим работы. Вентилятор может включиться только в том случае, если температура испарителя достигнет -14ºC или по истечении 60 минут.

Функции сигнализации

Прибор имеет два сигнала тревоги, сигнал температуры и сигнал двери.

Сигнал тревоги по температуре

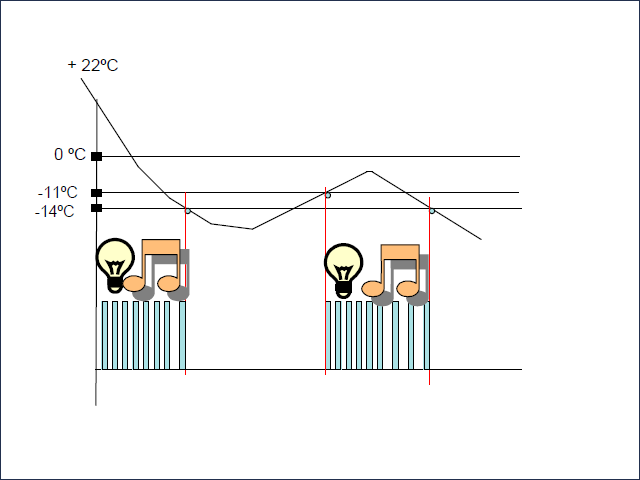

Сигнал тревоги в холодильниках Bosch, Simens

Сигнал тревоги по температуре включается, когда по датчику холодильной камеры обнаруживается температуру ниже -11ºC в течение не менее 45 минут.

При этом включается зуммер и мигает светодиодный индикатор тревоги.

Зуммер можно отключить, коснувшись светодиодного индикатора тревоги.

Сигнал тревоги по температуре отключается, как только температура в морозильной камере достигнет -14ºC.

Сигнализация двери

Звуковой сигнал включается, когда дверь холодильной камеры остается открытой более 120 секунд или когда дверь морозильной камеры остается открытой более 60 секунд.

Сигнал отключается при закрытии двери или через 1 час.

Экономия энергии

После 24 часов без открытия дверей панель управления переключается автоматически в режим энергосбережения. Панель управления будет освещаться с меньшей интенсивностью.

Поведение в случае отказа

Отказ NTC

NTC
Температура
Режим
RCS ≥ 60ºC; ≤ -55ºC
  • вкл: 20 минут,
  • выкл: 15 минут
FCS ≥ 60ºC; ≤ -55ºC
  • вкл: 20 минут,
  • выкл: 15 минут
FCES ≥ 60ºC; ≤ -55ºC Цикл оттаивания: нагреватель вкл 45 минут

Неисправность микропереключателя заслонки

Ошибка: состояние контакта не изменилось после того, как двигатель заслонки работал в течение 1 минуты.

Поведение: двигатель заслонки выключен. Двигатель не будет активирован минимум 30 минут

Неисправность микропереключателя двери

Ошибка: электроника обнаруживает открытую дверь дольше 60 минут.

Поведение: прибор работает так, как если бы дверь была закрыта.

Программа при запуске

программа при запуске холодильника Bosch

Программа активируется при запуске, если все температурные датчики измеряют температуру от 10ºC до 60ºC во время включения прибора.

Каждая нагрузка прибора включается в течение 5 секунд:

  1. Электронные модули.
  2. Вентилятор.
  3. Двигатель заслонки.
  4. Нагреватель оттайки.
  5. Нагреватель заслонки.
  6. Компрессор.
  7. Начало нормальной работы.

К величине потребления каждого отдельного компонента необходимо добавить потребление электроники.

Демонстрационный режим

Начало:

Коснитесь кнопки «Super» и удерживайте ее в течение 10 секунд, пока не прозвучит 1 сигнал подтверждения. Будет активирован демонстрационный режим.

Деактивация:

Выключите прибор

В демонстрационном режиме активируется только вентилятор и внутренняя подсветка прибора.

Программа самодиагностики

Программа самодиагностики может быть активирована в течение 10 секунд после включения прибора. Коснитесь кнопки «Super» холодильной или морозильной камеры и удерживайте ее в течение 8 секунд пока не прозвучит 2 сигнала подтверждения. Начинается самотестирование. Отпустите кнопку и дождитесь результата:

  • 2 сигнала подтверждения → Нет сбоя
  • 5 сигналов подтверждения → прибор обнаружил неисправность (сбой)

Эта программа обнаруживает неисправности: датчиков NTC, двигателя заслонки или электронных модулей, но не в случае, если произойдет сбой в энергопотребление этих компонентов.

Тестовый режим

Тестовый режим может быть активирован в течение 10 секунд после включения прибора.

Начало: Коснитесь кнопки «Super» холодильной или морозильной камеры в течение 10 секунд пока не прозвучат 3 сигнала подтверждения. Начинается тест.

Отпустите кнопку, загорится светодиод самой низкой температуры.

Поэтапная активация: Коснитесь кнопки «Super»

Переход к следующему шагу: Коснитесь кнопки выбора температуры.

  1. Этап 1: Проверка NTC. Если светодиодный индикатор тревоги начинает мигать, прибор обнаружил неисправность в одном из NTC, он закорочен или в обрыве.
  2. Этап 2: Светодиод вентилятора -24. Коснитесь кнопки «Super», чтобы активировать вентилятор.
  3. Этап 3: Светодиоды воздушной заслонки -22. Коснитесь кнопки «Super», чтобы открыть и закрыть заслонку. Когда она открыта, загорается светодиод «Alarm».
  4. Этап 4: Светодиоды нагревателя оттайки -22 и -24. Коснитесь кнопки «Super», чтобы активировать нагреватель оттайки.
  5. Этап 5: Светодиод нагревателя заслонки -20 . Коснитесь кнопки «Super», чтобы активировать нагреватель заслонки.
  6. Этап 6: Светодиоды компрессора -20 и -24. Коснитесь кнопки «Super», чтобы запустить компрессор.
  7. Этап 7: Светодиоды разморозки -20 и -22 . Коснитесь кнопки «Super», чтобы активировать цикл размораживания, который описан в главе «Размораживание».

Деактивация:

  • Отключение прибора, или
  • Через 5 минут после нажатия кнопки "Нет", или
  • Завершение этапа размораживания.

Ремонт

Вскрытие холодильного контура

При вскрытие контура всегда заменяйте фильтр-осушитель перед вакуумированием и заправкой хладагентом.

Утечки на стороне всасывания

Если в холодильном контуре на стороне всасывания возникают утечки, приводящие к ремонту, Всегда заменяйте компрессор и фильтр-осушитель.

Если атмосферная влага попадает в холодильный контур, масло в компрессоре будет загрязнено.

Диагностика неисправностей

Прибор не запускается

Причины
Способы устранения
Источник питания:
  • Нет питания
  • Источник питания = 160 В
Если источник питания находится в пределах нормы, замените электронный блок
Главный выключатель не срабатывает Замените главный выключатель
Проверьте электропроводку Восстановите электропроводку
Проверьте компрессор
Проверьте датчики температуры При необходимости замените датчики

Холодильное отделение недостаточно холодное

Описание
Причины
Способы устранения
Отсутствие циркуляции воздуха в холодильном и морозильном отделениях при работающем компрессоре
Проверьте вентилятор
  1. Проверьте подачу питания на вентилятор.
  2. Вентилятор механически заблокирован.
  3. Неправильное соединение или его отсутствие .
  4. Функционирование переключателя освещения.
  1. Замените вентилятор.
  2. Устранить причину блокировки.
  3. Отремонтировать соединение.
  4. Замените переключатель.
Проверьте заслонку
  1. Функционирование термостата заслонки.
  2. Заслонка механически заблокирована.
  3. Проверьте область испарителя.
  4. Микропереключатель заслонки.
  5. Дефект NTC.
  1. Замените двигатель заслонки.
  2. Устранить причину блокировки.
  3. Область испарителя и воздушные каналы должны быть очищены от льда, см. раздел Проверка испарителя.
  4. Замените микропереключатель.
  5. Замените датчик.
Шумы вентилятора Проверьте положение и крепление вентилятора (лопасть вентилятора касается крышки корпуса вентилятора) При необходимости снова закрепите вентилятор
Большое количество конденсата в области вентиляционных отверстий в холодильном отделении Воздуховыпускные отверстия заблокированы хранящимися продуктами Проконсультируйте клиента
Недостаточная мощность охлаждения, несмотря на циркуляцию воздуха
  1. Проверьте выбранное положение термостата заслонки.
  2. Проверьте уплотнение воздуховода.
  1. Выберите более холодное положение, советуем прочитать руководство.
  2. При необходимости замените уплотнение и присоедините воздуховод.

Холодильное отделение слишком холодное

Описание
Причины
Способы устранения
Слишком холодная температура.
  1. Выбрана слишком холодная я температура.
  2. Дефект заслонки.
  3. Дефект датчика температуры.
  1. Проконсультируйте клиента.
  2. Замените заслонку.
  3. Замените датчик температуры.
Продукты, замораживаются в холодильном отделении
  1. Проверьте, не хранились ли продукты непосредственно перед вентиляционными отверстиями.
  2. Заслонка заблокирована в открытом положении.
  1. Проконсультируйте клиента.
  2. Устраните блокировку.

Образование конденсата в холодильном отделении

Описание
Причины
Способы устранения
Образование конденсата внутри холодильника и на внутреннем оборудовании
Проверьте мощность охлаждения в холодильном отделении
  1. Проверьте потребление тока компрессором.
  2. Проверьте холодильный контур на наличие утечек.
  3. Проверьте уплотнители дверей.
  1. При необходимости замените компрессор.
  2. Устраните утечку в холодильном контуре.
  3. При необходимости замените дефектный уплотнитель.
Образование конденсата на некоторых продуктах питания и на частях внутреннего оборудования
  1. Холодильное отделение перегружено.
  2. Вентиляционные отверстия заблокированы хранящимися продуктами.
  1. Проконсультируйте клиента.
  2. Проконсультируйте клиента.

Шумы

Описание
Причины
Способы устранения
Шум
  1. Двигатель вентилятора.
  2. Лопасть вентилятора задевает корпус.
  3. Вибрация вентилятора.
  4. Лопасть вентилятора задевает провода / трубы.
  1. Заменить вентилятор.
  2. Заменить вентилятор.
  3. Затяните винты (KGN) / замена шарнира.
  4. Правильно все расположите.
Потрескивающие звуки Нормальный звук во время фазы размораживания Проконсультируйте клиента

Значения датчиков NTC

Temp. °C Res. kQ Temp. °C Res. kQ Temp. °C Res. kQ Temp. °C Res. kQ Temp. °C Res. kQ
-50 338,3 -29 83,42 -8 24,84 13 8,63 34 3,41
-49 314,8 -28 78,43 -7 23,54 14 8,23 35 3,27
-48 293,8 -27 73,78 -6 22,32 15 7,86 36 3,13
-47 274,1 -26 69,42 -5 21,17 16 7,50 37 3,01
-46 256,9 -25 65,35 -4 20,09 17 7,16 38 2,89
-45 237,7 -24 61,55 -3 19,06 18 6,84 39 2,77
-44 221,7 -23 57,99 -2 18,10 19 6,54 40 2,67
-43 206,9 -22 54,66 -1 17,19 20 6,25 41 2,56
-42 193,2 -21 51,54 0 16,33 21 5,97 42 2,46
-41 180,5 -20 48,61 1 15,52 22 5,71 43 2,37
-40 169,2 -19 45,88 2 14,75 23 5,46 44 2,28
-39 158,3 -18 43,31 3 14,03 24 5,23 45 2,19
-38 148,2 -17 40,90 4 13,35 25 5,00 46 2,10
-37 138,8 -16 38,64 5 12,70 26 4,79 47 2,02
-36 130,0 -15 36,52 6 12,09 27 4,58 48 1,94
-35 121,9 -14 34,52 7 11,51 28 4,39 49 1,87
-34 114,3 -13 32,65 8 10,96 29 4,20 50 1,80
-33 107,2 -12 30,89 9 10,44 30 4,03 55 1,495
-32 100,6 -11 29,24 10 9,95 31 3,86 - -
-31 94,49 -10 27,68 11 9,49 32 3,70 - -
-30 88,76 -9 26,22 12 9,05 33 3,55 - -



Чтобы оставить комментарий, необходимо зарегистрироваться или войти
Scroll to Top
