Технические характеристики компрессоров Атлант серий: С-К, C-КМ, C-КО, C-КН

1 год назад Heturion 7086

Компрессоры хладоновые герметичные серии: С-К, С-КМ, С-КО с комплектами пускозащитными и комплектами монтажных частей (в дальнейшем – компрессоры) c кривошипно-кулисным механизмом предназначены для работы в холодильных агрегатах бытовых холодильников и морозильников в низкотемпературном диапазоне кипения хладона от -35°С до -5°С. Компрессоры серии С-КМ - на хладоне R134а и синтетическом масле для холодильных машин.

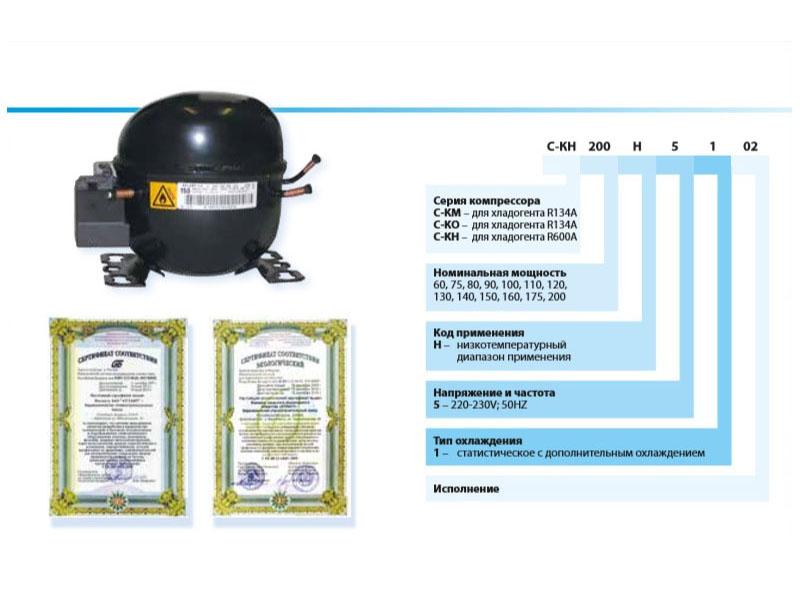

маркировка компрессоров атлант семейства C-KH

Технические характеристики компрессоров Атлант серий C-K, C-KM, C-KO
Модель	Описанный объем, см³	Холодопроизводительность, Вт, ASHRAE


С-К – R12
СК-100		107
СК-120		143
СК-140		157
СК-160		172
СК-175		182
СК-200		209
С-КМ – R134а
С-КМ 100 Н5-03	4,50	86
С-КМ 100 Н5-10	4,50	92
С-КО – R134а
С-КО 60 Н5-02	3,80	69
С-КО 75 Н5-02	4,15	87
С-КО 75 Н5-03	4,15	87
С-КО 100 Н5-02	5,19	123
С-КО 100 Н5-03	5,19	123
С-КО 120 Н2-02	5,70	143
С-КО 120 Н5-02	5,70	143
С-КО 120 Н5-03	5,70	143
С-КО 140 Н5-02	6,08	157
С-КО 140 Н5-03	6,08	157
С-КО 140 Н5-1-02	6,08	162
С-КО 160 Н5-02	7,24	172
С-КО 160 Н5-03	7,24	172
С-КО 160 Н5-1-02	7,24	178
С-КО 175 Н5-02	7,24	186
С-КО 175 Н5-03	7,24	186
С-КО 175 Н5-1-02	7,24	194
С-КО 200 Н5-02	8,14	209
С-КО 200 Н5-1-02	8,14	218
С-КО 200 Н5-03	8,14	209
С-КО 200 Н5-1-03	8,14	218
С-КН - R600a
С-КН 60 Н5-02	6,08	86
С-КН 60 Н5-03	6,08	86
С-КН 80 Н5-02	6,79	93
С-КН 80 Н5-03	6,79	93
С-КН 90 Н5-02	7,24	104
С-КН 90 Н5-03	7,24	104
С-КН 110 Н5-02	8,14	128
С-КН 110 Н5-03	8,14	128
С-КН 130 Н5-02	9,55	150
С-КН 130 Н5-03	9,55	150
С-КН 150 Н5-02	10,08	157
С-КН 150 Н5-03	10,08	157

Модель	Рабочая обмотка	Пусковая обмотка	Защитное реле	Рабочий конденсатор номинальная емкость, мкФ
С-К 100 Н5	18,94	27,88	РКТ1	3
С-К 100 Н5-02	18,94	27,88	РКТ1	3
С-КМ 100 Н5-10	17,61	27,88	РКТ1	3
С-К 120 Н5	18,29	21,08	РКТ2	4
С-К 120 Н5-02	18,29	21,08	РКТ2	4
С-К 140 Н5	15,10	20,10	РКТ2	4
С-К 140 Н5-02	15,10	20,10	РКТ2	4
С-К 160 Н5-02	14,74	19,60	РКТ2	5
С-К 160 Н5-1	14,74	19,60	РКТ2	5
С-К 160 Н5-1-02	14,74	19,60	РКТ2	5
С-К 175 Н5-02	14,29	19,08	РКТ2	5
С-К 175 Н5-1	14,29	19,08	РКТ2	5
С-К 175 Н5-1-02	14,29	19,08	РКТ2	5
С-К 200 Н5-02	11,87	17,61	РКТЗ	5
С-К 200 Н5-1	11,87	17,61	РКТЗ	5
С-К 200 Н5-1-02	11,87	17,61	РКТЗ	5
С-КО 60 Н5-02	40,40	63,47	РКТ1	3
С-КО 75 Н5-02	26,40	43,41	РКТ1	3
С-КО 100 Н5-02	48,94	27,88	РКТ1	3
С-КО 120 Н5-02	18,29	21,08	РКТ2	4
С-КО 140 Н5-02	15,10	20,10	РКТ2	5
С-КО 140 Н5-1-02	15,10	20,10	РКТ2	5
С-КО 160 Н5-02	14,74	19,60	РКТ2	5
С-КО 160 Н5-1-02	14,74	19,60	РКТ2	5
С-КО 175 Н5-02	14,29	19,08	РКТ2	5
С-КО 175 Н5-1-02	14,29	19,08	РКТ2	5
С-КО 200 Н5-02	11,87	17,61	РКТЗ	5
С-КО 200 Н5-1-02	11,87	17,61	РКТЗ	5
С-КО 200 Н5-03	11,87	17,61	РКТЗ	5
С-КН 60 Н5-02	23,00	35,00	РКТ5	3
С-КН 80 Н5-02	23,00	35,00	РКТ5	3
С-КН 90 Н5-02	18,94	27,88	РКТ5	3
С-КН 110 Н5-02	18,29	21,08	РКТ6	4
С-КН 130 Н5-02	18,29	21,08	РКТ6	4
С-КН 150 Н5-02	15,10	20,10	РКТ6	5
СКНА 61 Н50	43,35	43,25	PKT5	3
СКНА 68 Н50	33,41	37,58	PKT5	3
СКНА 72 Н50	28,85	34,98	PKT5	3
СКНА 81 Н50	28,65	34,47	PKT6	4
СКНА 96 Н50	26,33	35,72	PKT6	4
СКНА 101 Н50	19,00	21,20	PKT6	5
Примечание: значения сопротивления обмоток указаны в холодном состоянии компрессора при температуре 25°С; предельные отклонения значений сопротивления для компрессоров серий С-К, С-КМ, С-КО, С-КН, СКНА – ± 5 %; пусковое реле – РТ; номинальное напряжение рабочего конденсатора – 450 В.
