Информация

С целью оптимизации сервисных действий, направленных на ремонт СМА с дефектами, вызванными проблемными электронного модуля (далее ЭМ), необходимо следовать следующим этапам.

Прежде всего, определить состояние:

• ЭМ работает неправильно
• ЭМ вообще нерабочий.

Необходимо точно знать, что ЭМ неисправен.

Для этого нужно:

1. Проверить уровень напряжения сети.
2. Проверить контакты на ЭМ и на компоненте в соответствие с электронными схемами подключения компонентов.
3. Проверить компоненты.
4. Прозвонить провода, также проверить состояние кабельного провода при выходе из строя хотя бы одного компонента стиральной машины.
5. Проверить СМА, выполнив автотест.

Если после выполнения выше указанных действий вы убедились, что проблема в электронном модуле, необходимо выполнить следующее:

• Внимательно осмотреть поверхность, как электронного модуля, так и всех контактов, которые к нему подсоединяются. Особое внимание обратить на подгоревшие или сломанные /поврежденные компоненты электронного модуля. При обнаружении подгоревших компонентов модуля необходимо заказывать саму карту, но и по необходимости группу проводов и компонент, контакт которого подгорел.

Часто встречающиеся дефекты

При включении машина не начинает работать, экран отображает END. Для того чтобы это исправить, нужно проверить плотно ли установлены контакты от переключателя давления на карте и на самом переключателе давления, так же проверить не зажат ли кабель LCD (для моделей с LCD дисплеем). Если после проверки результата нет, то следует заменить сам переключатель давления на новый.

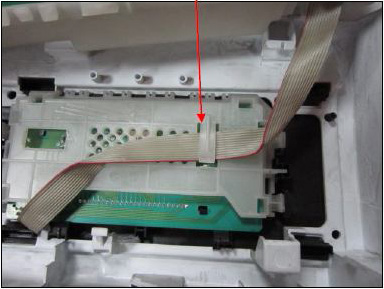

LCD кабель должен быть аккуратно заправлен в специальный зажим коробки

Непрерывная работа помпы

Для того чтобы это исправить, нужно проверить плотно ли установлены контакты от помпы на модуле и на самой помпе. Если после проверки контактов помпа все также непрерывно работает, то следует заменить ЭМ.

Нужно определить какой прессостат установлен на данной модели СМА. Существуют два вида: механический и электронный.

При заказе ЭМ необходимо указать какой переключатель давления установлен на вашей модели СМА.

Проверить контакты на ЭМ и на компоненте

• Держатели контактов должны быть плотно установлены как на ЭМ, так и на компоненте.
• Правильность установления контактов определяется щелчком язычка коробки ЭМ.

Электронные схемы подключения компонентов

серия RL

серия R6

Для V серии

Для A серии

Проверка компонентов

Устройство блокировки люка (УБЛ)

Дверной замок активируется в начале программы для того чтобы препятствовать открытию двери, он разблокируется примерно через 2 минуты после окончания программы. Эта временная задержка происходит счет позисторного элемента замка.

Изображение компонента	Технические характеристики	Проверка компонента

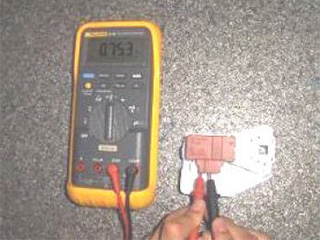

	Время закрытия (20°С): 2-6 сек. Время открытия  (20°С): 35-75 сек. Номинальное напряжение: 250V. Номинальный ток: 16 (4 ) А.	Проверьте сопротивление позисторного элемента. Сопротивление PTC должно быть 1000 Ω ± 50%.

Насос

Изображение компонента	Технические характеристики	Проверка компонента
	Номинальное напряжение: 230В. Номинальный ток: 0.2 А. Номинальная мощность: 30 Вт. Частота: 50 Гц. Сопротивление катушки: 170 Ω (±7%). Поток воды: 181/мин (до 1 м высотой). Термическая защита: Да.	Проверьте сопротивление с помощью мультиметра. Значения сопротивления должно быть в диапазоне 140-200 Ω.

Температурный датчик NTC

Температура (°C)	Номинальное сопротивление (Ω)	Минимальное сопротивление (Ω)	Максимальное сопротивление (Ω)	R (± %)
-10.00	58.722.00	54.874.00	62.570.00	6.60
- 5.00	45.778.00	42.961.00	48.596.00	6.20
0.00	35.975.00	33.900.00	38.050.00	5.80
5.00	28.516.00	26.977.00	30.055.00	5.40
10.00	22.763.00	21.616.00	23.910.00	5.00
15.00	18.279.00	17.421.00	19.137.00	4.70
20.00	14.772.00	14.128.00	15.417.00	4.40
25.00	11.981.00	11.497.00	12.464.00	4.00
30.00	9.786.00	9.421.00	10.150.00	3.70
35.00	8.047.00	7.772.00	8.322.00	3.40
40.00	6.653.00	6.444.00	6.861.00	3.10
45.00	5.523.00	5.365.00	5.680.00	2.80
50.00	4.608.00	4.489.00	4.726.00	2.60
55.00	3.856.00	3.767.00	3.945.00	2.30
60.00	3.243.00	3.178.00	3.308.00	2.00
65.00	2.744.00	2.681.00	2.808.00	2.30
70.00	2.332.00	2.273.00	2.392.00	2.50
75.00	1.990.00	1.934.00	2.045.00	2.80
80.00	1.704.00	1.653.00	1.755.00	3.00
85.00	1.464.00	1.416.00	1.511.00	3.20
90.00	1.262.00	1.218.00	1.305.00	3.40
95.00	1.093.00	1.053.00	1.133.00	3.70
100.00	949.90	913.20	986.60	3.90

Сетевой фильтр

Изображение компонента	Технические характеристики	Схема
	Номинальное напряжение: 250 V. Номинальный ток: 16 A. Cx: 0.47 μF (± 20%). Cy: 2x25 nF (± 20%). L: 2x1 mH (+ 50%, - 30%). R: 680 kOm .	.
Значение сопротивления на фильтре (между L и N) должно быть 680  kOm

Прессостат

Прессостат регулирует подачу воды в соответствии с уровнями заполнения бака. Он подает сигналы на электронный модуль.

Компонент имеет три уровня. Когда компонент на уровне "reset" - СМА начинает забор воды. Когда компонент на уровне "set" - СМ прекращает забор воды связываясь с электронным модулем. Третий уровень "переполнение" - предназначен для того, чтобы предотвратить набор чрезмерного количества воды в СМА.

Переключатели давления, которые имеют другие установленные уровни воды, соответственно имеют другие значения для набора воды.

Изображение компонента	Тип	Технические характеристики	Проверка компонента
	Механический	Напряжение: 250 V. Ток: 16 A.	Подуйте в шланг переключателя давления или входное отверстие. Убедитесь, что вы услышали щелчок.
	Электронный	Мощность: 5 ± 0,15 W. Ток питания: < 10 mA. Выходной ток: < 20 mA.

Проверка электронного переключателя давления (EPS)

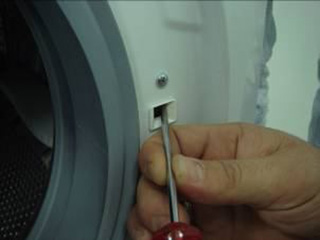

	Надавите на замок люка отверткой, как показано на рисунке.

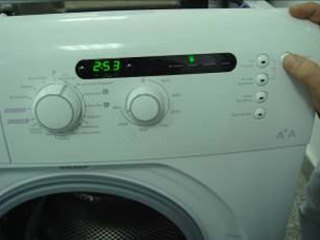

	Выберите первую программу стирки и запустите стиральную машину.
	Отключите от сети, когда стиральная машина закончит набирать воду и барабан начнет вращение.
	Проверьте уровень воды внутри барабана линейкой. Уровень должен быть 7 см ±1.

Нагреватель (ТЭН)

Изображение компонента	Технические характеристики	Проверка компонента

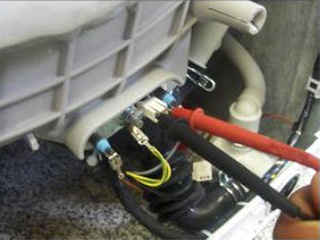

	Вид нагревателя: трубчатый нагревательный. Элемент с температурным датчиком. Номинальное напряжение: 230 V. Номинальная мощностью: 1850 W (±5%). Сопротивление: 26.96 - 29.80 Ω. Предохранитель 2 — сторонний (Примечание: Односторонний предохранитель используется для СМ серии В и номинальной мощностью 1650 W для 32 40 л).	Проверьте сопротивление компонента с помощью мультиметра как показано. Значение сопротивления должно быть в диапазоне 25 - 30 Ω.

Мотор

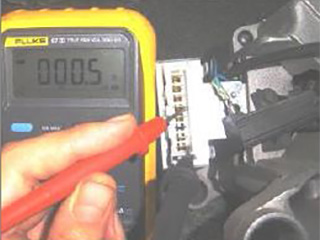

Значение сопротивления тахометра и статора по типу мотора при комнатной температуре

Код мотора	Фирма	Обмотка статора (полный диапазон) (Ω)	Обмотка статора (½ диапазона) (Ω) ​	Обмотка тахогенератора (Ω)
32019342	Welling	2,00 ± 7%	-	66,6 ± 7%
32010696	Welling	1,13 ± 7%	-	66,6 ± 7%
32016267	Welling	1,45 ± 7%	-	66,6 ± 7%
32016268	Welling	2,00 ± 7%	-	66,6 ± 7%
32016735	Selni	1,53 ± 7%	0,77 ± 7%	87,7 ± 12%

Клапаны

Изображение компонента	Технические характеристики	Проверка компонента
	Номинальное напряжение: 220 - 240 V. Номинальная мощность: 8 W. Частота: 50 Гц. Номинальный поток: 6 л/мин (±15%) (для входа хол. воды), 5.5 л/мин (±15%) (для входа гор. воды) 0.2 - 10 bar. Давление воды: 0.2 - 10 bar	Проверьте сопротивление компонента с помощью мультиметра как показано. Значение сопротивления должно быть в диапазоне 25 - 30 Ω.
