Краткий справочник по кодам неисправностей и тестовым режимам стиральных машин для моделей CANDY - «Optima», «New Aesthetics 2005», «Chronovision», «INFOTEXT», «DIGIT», «Fuzzy», новый «Aquamatic»(2009 г.)¹, ВЯТКА – «Nova Logic», HOOVER – «Nextra» и др.:
¹ Последовательность этапов автотеста нового «Aquamatic 2009» отличается от других СМ
Содержание
Тестовый режим
Для подготовки к запуску автотеста СМ необходимо:
- подключить последовательно со стиральной машиной амперметр переменного тока с диапазоном измерения до 20А;
- для СМ с вертикальной загрузкой: демонтировать тормозное устройство барабана и закрепить его временно при помощи клейкой ленты на корпусе СМ;
- установить селектор программ в положение OFF;
- установить регулятор температуры/скорости отжима - на максимум.
Активация последовательности автотеста:
- нажать и удерживать первую кнопку функций, снабженную светодиодом, как показано на рисунках ниже:
| Модель | Фото панели управления |
|
 |

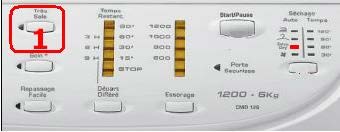

| «New Aesthetics 2005» |  |
| «Chronovision» |  |

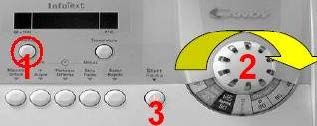

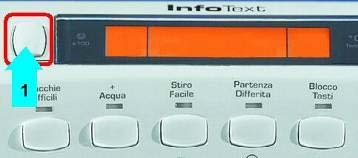

| «InfoText» |  |

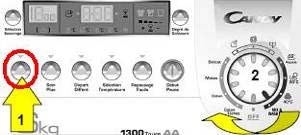

| «Digit» |  |
| Новый «Aquamatic» (2009 г.) |  |

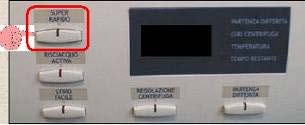

| «Activa Digit» |  |

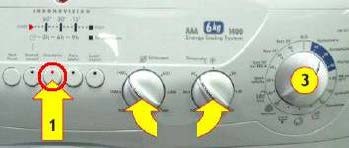

| «Hoover-Nextra», Candy CWB 100 S (встраиваемая модель) |  |

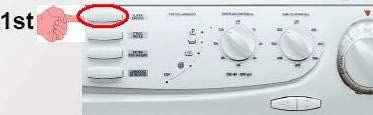

| Серии CBD, CSB, CBL, CSBL - 2003 г. |  |
| ВЯТКА – «Nova Logic» |  |
| «Digit» |  |
| «INFOTEXT» |  |
| «CHRONOVISION & LOGIC» |  |

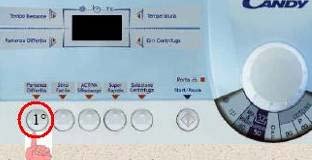

| CTAS 12AA – CTAS 127AA |  |
- повернуть селектор программ на две позиции по часовой стрелке
|
Для Infotext, Chronovision (вертик. загр.), Fuzzy, Digit, Optima, Hoover-Nextra:
|
|
Для New Aesthetics 2005 (Smart); Chronovision (фронт.), Activa Digit; Candy мод. CBD, CSB, CBL, CSBL, CTAS12- CTAS127; Вятка-Nova Logic:
|
Последовательность этапов авто теста
«Optima», «New Aesthetics 2005», «Chronovision», «INFOTEXT», «DIGIT», «FUZZY», ВЯТКА – «Nova Logic», HOOVER – «Nextra»
- Залив 5,5-7 литров воды (до уровня основной стирки) через клапан холодной воды и горячей (если есть).
- Пауза 1 сек.
- Нагрев воды в течение 20 сек. (по показаниям амперметра убедиться, что ток потребления ≈8-9A).
- Залив воды через клапан холодной воды (II). Одновременно включается вращение барабана против часовой стрелки со скоростью 55 об./мин (16 секунд) и рециркуляционный насос (если есть).
- Пауза во вращении мотора – 4 секунды, одновременно с продолжением залива воды.
- Продолжение залива воды через клапан холодной воды. Вращение барабана по часовой стрелке со скоростью 55 об./мин (12 секунд). Работа рециркуляционного насоса (если есть).
- Слив воды до сигнала датчика уровня «пустой бак».
- Отжим на скорости равной половине от максимальной (15 сек.)
- Конец теста. Все светодиоды вспыхивают одновременно.
- Включение 2-х ТЭНов, вентилятора и клапана сушки на время ≈5 сек., ток потребления должен быть ≈6.04A.
- Продолжение теста сушки с одним включенным ТЭНом – 5 сек., ток потребления должен быть ≈3.80A
- Продолжение теста сушки со вторым включенным ТЭНом – 5 сек., ток потребления должен быть ≈3.80A
- Конец теста. Горит светодиод «СТОП».
Для СМ с сушкой после 8 сек. паузы тест продолжается (c 10 пункта)
Новый «Aquamatic» (2009 г.)
- Слив воды до сигнала датчика уровня «пустой бак».
- Отжим на скорости равной половине от максимальной (10 сек.)
- Залив 4 литров воды (до уровня основной стирки).
- Пауза 1 секунда.
- Залив воды через отсек смягчителя и одновременное включение нагрева воды - в течение 20 сек. (по показаниям амперметра убедиться, что ток потребления ≈5,2A).
- Вращение барабана против часовой стрелки со скоростью 55 об./мин (10 секунд), ток потребления должен быть ≈1A.
- Пауза – 8 сек.
- вращение барабана по часовой стрелке со скоростью 35 об./мин (10 секунд), ток потребления должен быть ≈1A.
- Слив воды до сигнала датчика уровня «пустой бак».
- Конец теста. Все светодиоды вспыхивают одновременно.
Идентификация ошибки
Стиральные машины, оснащенные только светодиодными индикаторами, отображают код неисправности вспышками светодиодов на панели (0.5 сек. – горит, 0.5 сек. – пауза), количество вспышек соответствует номеру кода ошибки. Серии вспышек повторяются через некоторую паузу – непрерывно.
| «Chronovision» |  |
| «Chronovision & Logic» 2007 вертикальная загрузка |  |
| «Optima», «Fuzzy» |  |
| Новый «Aquamatic» (2009 г.) |  |
| «Hoover-Nextra», Candy CWB 100S (встраиваемая) |  |
| «New Aesthetics 2005» |  |
| ВЯТКА – «Nova Logic» |  |
Коды ошибок
| Код | Описание |
| Е00 | Ошибка программного обеспечения. Модуль управления неисправен или не запрограммирован. |
| Е01 | Замок блокировки люка/ Тормозное устройство барабана - неисправно или не подключено. |
| Е02 | Ошибка залива воды. Уровень стирки не был достигнут за отведенное время. |
| Е0З | Ошибка слива. Слив воды из бака не был завершен за отведенное время. |
| Е04 | Ошибка переполнения бака. Датчик уровня зафиксировал достижение водой аварийного уровня. |
| Е05 | Ошибка датчика температуры. Сопротивление датчика температуры NTC находится вне допустимых пределов (20 кОм - при 25°С; 2.14 кОм - при 85°С). |
| Е06 | Ошибка ППЗУ. Невозможно считать содержимое ППЗУ. |
| Е07 |
|
| Е08 | Ошибка тахогенератора. Обмотка тахогенератора находится в обрыве или короткозамкнута. |
| Е09 | Ошибка симистора управления мотором. Симистор мотора не исправен. |
| Е10 | Ошибка селектора программ. Селектор выбора программ не подключен или не исправен. |
| Е11 | Ошибка устройства сушки. Устройство сушки -неисправно или отключено. |
| Е12 | Ошибка связи между модулем управления и платой индикации. Неисправность проводки или плат модуля управления, индикации. |
| Е13 | Ошибка связи между модулем управления и платой индикации. Неисправность проводки или плат модуля управления, индикации. |
| Е14 |
|
|
Е15 |
Ошибка модуля управления. Модуль управления неисправен или не запрограммирован. |
|
Е16 |
Ошибка ТЭНа. ТЭН нагрева воды имеет короткое замыкание или пробой изоляции на корпус. |
|
Е17 |
Ошибка тахогенератора. Сигнал тахогенератора находится за пределами допустимого диапазона. |
|
Е18 |
Ошибка модуля. Неисправен модуль или частота питающей сети не соответствует допустимой. |
|
Код |
Описание |
|
Е01 |
Замок блокировки люка - неисправен или не подключен. |
|
Е02 |
Ошибка залива воды. Уровень стирки не был достигнут за отведенное время (3,5 мин). |
|
Е0З |
Ошибка слива. Слив воды из бака не был завершен за отведенное время (3 мин). |
|
Е04 |
Ошибка переполнения бака. Датчик уровня зафиксировал достижение водой аварийного уровня. |
|
Е05 |
Ошибка датчика температуры. Сопротивление датчика температуры NTC находится вне допустимых пределов. |
|
Е06 |
Ошибка модуля управления. Модуль управления неисправен. |
|
Е07 |
Ошибка перегрева модуля управления 3-х фазным двигателем. Модуль управления двигателем перегрет (>90°С). |
|
Е08 |
Ошибка тахогенератора. Обмотка тахогенератора находится в обрыве или короткозамкнута. |
|
Е09 |
|
|
E11 |
Ошибка модуля сушки. Устройство сушки не подключено или коротко замкнуто. |
|
Е12 |
|
|
Е13 |
|
|
Е14 |
Ошибка модуля управления. Модуль управления неисправен. |
Тестовый режим для СМ без индикаторов и светодиодов
(Aquamatic, ВЯТКА – Bianca, ВЯТКА - Piccola и др.):
| Для подготовки к запуску автотеста СМ необходимо: | Для выполнения автотеста необходимо специальное тестовое устройство (p/n 49001408). |
|
 |
|
|
Последовательность этапов автотеста:
- Слив воды до сигнала датчика уровня «пустой бак», короткий отжим ≈35 сек.
- Залив воды (до уровня основной стирки).
- Включение нагрева ≈20 сек., одновременно – включение мотора привода рукоятки селектора программ и поворот его на 6 шагов вперед.
- Продолжение залива воды; включение рециркуляционного насоса (если есть); вращение барабана: 16 сек – по часовой стрелке, 4 сек. – пауза, 16 сек. – вращение против часовой стрелки.
- Слив воды до сигнала датчика уровня «Пустой бак».
- Конец теста, разблокирование замка люка.
Идентификация ошибки для СМ без цифровых индикаторов и светодиодов
(Aquamatic, ВЯТКА – Bianca, ВЯТКА - Piccola и др.):
Для СМ выпущенных до 2002 г. Если в процессе автотестирования (см. выше) обнаружены неисправности, выполнение теста прекращается, а код неисправности отображается при помощи светодиодов на тестовом устройстве (p/n 49001408).
| № светодиода | Описание неисправности |
| 1 | Ошибка датчика температуры NTC. Сопротивление датчика температуры - вне допустимых пределов. (20 кОм при 25°С - 2,14 кОм при 85°С) |
| 2 | Ошибка тахогенератора. Нет сигнала от тахогенератора, необходимо проверить сопротивление обмотки (42 Ом - CESET, 156 Ом - HOOVER). |
| 3 | Ошибка симистора управления мотором. Заменить модуль управления. |
| 4 | Ошибка замка блокировки люка. Отсутствует сигнал блокировки дверцы люка (или дверца открыта). |
Для новых СМ выпущенных после 2002 г. Коды ошибок отображаются как во время автотеста, так и при обычной работе СМ (после остановки цикла). Код ошибки отображается вспышками светодиода 1 на панели тестового устройства, количество вспышек соответствует номеру кода ошибки. Серии вспышек повторяются через некоторую паузу – непрерывно. Коды ошибок – см. таблицу 4..
Тестовый режим для серии «Smart 13» (2002 г.):
Для подготовки к запуску автотеста СМ необходимо:
- подключить последовательно со стиральной машиной амперметр переменного тока с диапазоном измерения до 20А;
- освободить барабан от белья (система контроля дисбаланса распределения белья – отключена).
«Smart 13». Активация последовательности автотеста:
- установить ручку селектора программ в положение «Смешанное/Синтетическое белье - Нормальная стирка», установить температуру - 30°С;
- отключить стиральную машину от сети (вытащить вилку из розетки);
- удерживая в нажатом состоянии кнопку «СТАРТ», подключить стиральную машину к сети;
- после включения - продолжать удерживать кнопку не менее 1 сек., но не более – 3 сек.;
- после входа в тест появится сообщение на индикаторе: «С.0.4», это говорит о том , что СМ находится на первом этапе автотеста (тестирование клавиатуры), для перехода к следующим этапам необходимо нажать кнопку «СТАРТ».
«Smart 13». Последовательность этапов автотеста:
- Залив приблизительно 5-и литров воды (до уровня стирки 1).
- Нагрев воды в течение 10 сек. (по показаниям амперметра убедиться, что ток потребления ≈8A).
- Продолжение залива воды. Вращение барабана против часовой стрелки со скоростью 55 об./мин (12 секунд), пауза – 4 сек., вращение барабана по часовой стрелке (12 секунд). Включение рециркуляционного насоса.
- Слив воды до сигнала датчика уровня «пустой бак».
- Отжим: 10 секунд на скорости 0 – 95 об./мин. и 5 сек. на максимальной скорости.
- Конец теста.
Идентификация ошибки для серии «Smart 13» (2002 г.):
Коды ошибок – см. таблицу 4.
